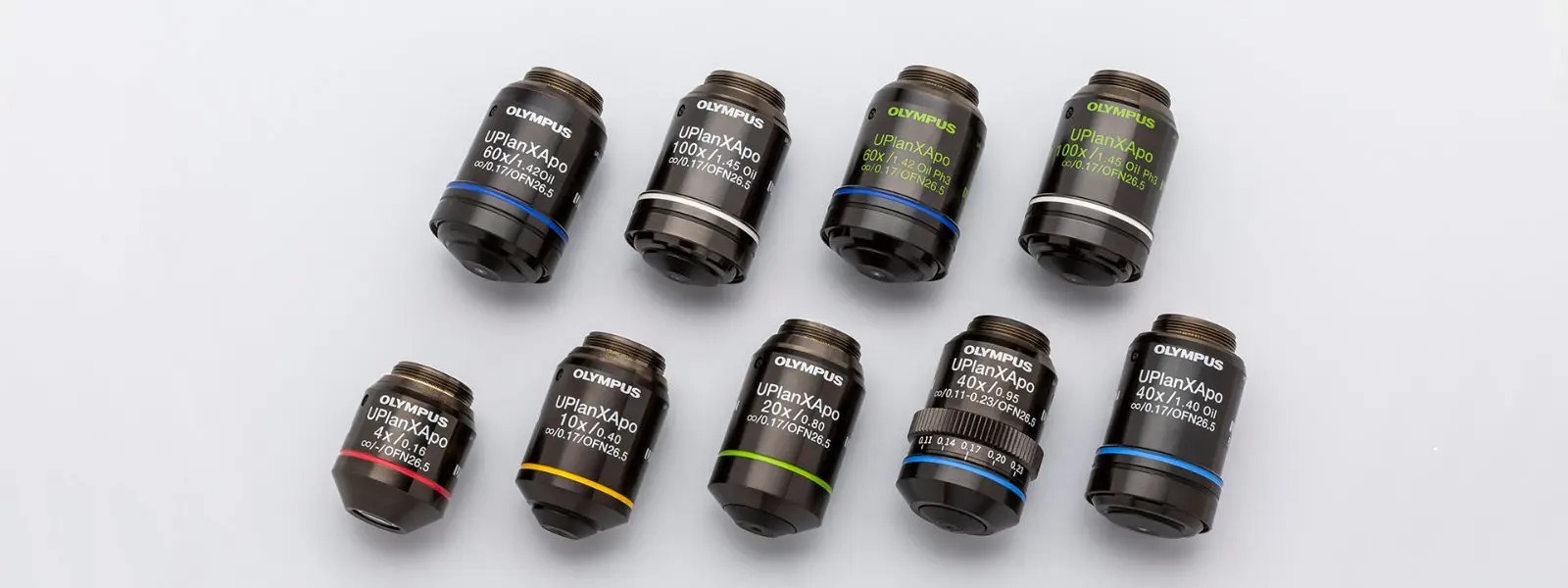

Vật kính hiển vi quang học là gì? Vì sao đây là bộ phận quan trọng nhất của kính hiển vi?

Khi nhắc đến vật kính hiển vi quang học, nhiều người chỉ nghĩ đến các vật kính 4X, 10X hay 40X trên kính hiển vi sinh học. Tuy nhiên, trong thực tế, vật kính được sử dụng trên rất nhiều dòng kính khác nhau như kính hiển vi kim tương, kính hiển vi soi nổi, kính hiển vi công nghiệp, kính đo lường và kính hiển vi huỳnh quang.

Dù thuộc dòng kính nào, vật kính vẫn là bộ phận quyết định trực tiếp đến chất lượng hình ảnh. Độ sắc nét, độ phân giải, độ tương phản, khoảng cách làm việc và khả năng tái tạo màu sắc đều phụ thuộc chủ yếu vào thiết kế của vật kính.

Một hệ thống camera hiện đại hoặc màn hình có độ phân giải cao sẽ không thể cải thiện hình ảnh nếu vật kính có chất lượng thấp. Vì vậy, trong các phòng thí nghiệm, trung tâm nghiên cứu hay nhà máy sản xuất, vật kính luôn là thành phần được đầu tư nhiều nhất.

Xem thêm về thông số vật kính hiển vi tại đây

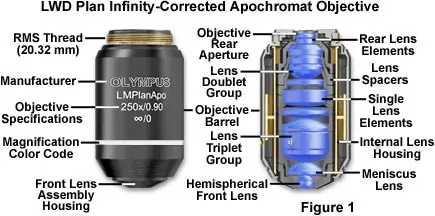

Cấu tạo của vật kính hiển vi quang học và nguyên lý tạo ảnh

Hệ thống nhiều thấu kính hiệu chỉnh quang sai

Không giống một chiếc kính lúp thông thường, mỗi vật kính hiển vi quang học là một hệ thống quang học gồm nhiều thấu kính ghép với nhau theo tính toán chính xác.

Các nhóm thấu kính đảm nhiệm nhiều chức năng khác nhau:

• Thu nhận ánh sáng từ mẫu vật.
• Hội tụ tia sáng.
• Hiệu chỉnh quang sai màu.
• Hiệu chỉnh quang sai cầu.
• Tăng độ phân giải.
• Làm phẳng trường ảnh.

Ở các vật kính cao cấp, số lượng thấu kính có thể lên tới hơn 15 chi tiết.

Các bộ phận chính của vật kính

• Thân vật kính bằng hợp kim chống oxy hóa.
• Ren lắp chuẩn RMS hoặc M25….
• Hệ thống thấu kính quang học.
• Lớp phủ chống phản xạ đa lớp.
• Vòng ký hiệu thông số kỹ thuật.

Phân loại vật kính hiển vi quang học theo từng dòng kính hiển vi

Vật kính hiển vi sinh học

Đây là dòng phổ biến nhất trong giáo dục, y tế và nghiên cứu.

Các mức phóng đại thường gặp:

• 4X
• 10X
• 20X
• 40X
• 60X
• 100X Oil

Đặc điểm:

• Quan sát ánh sáng truyền qua.
• Làm việc với lam kính.
• Độ phân giải cao.
• Phù hợp quan sát tế bào, vi khuẩn, mô học và ký sinh trùng….

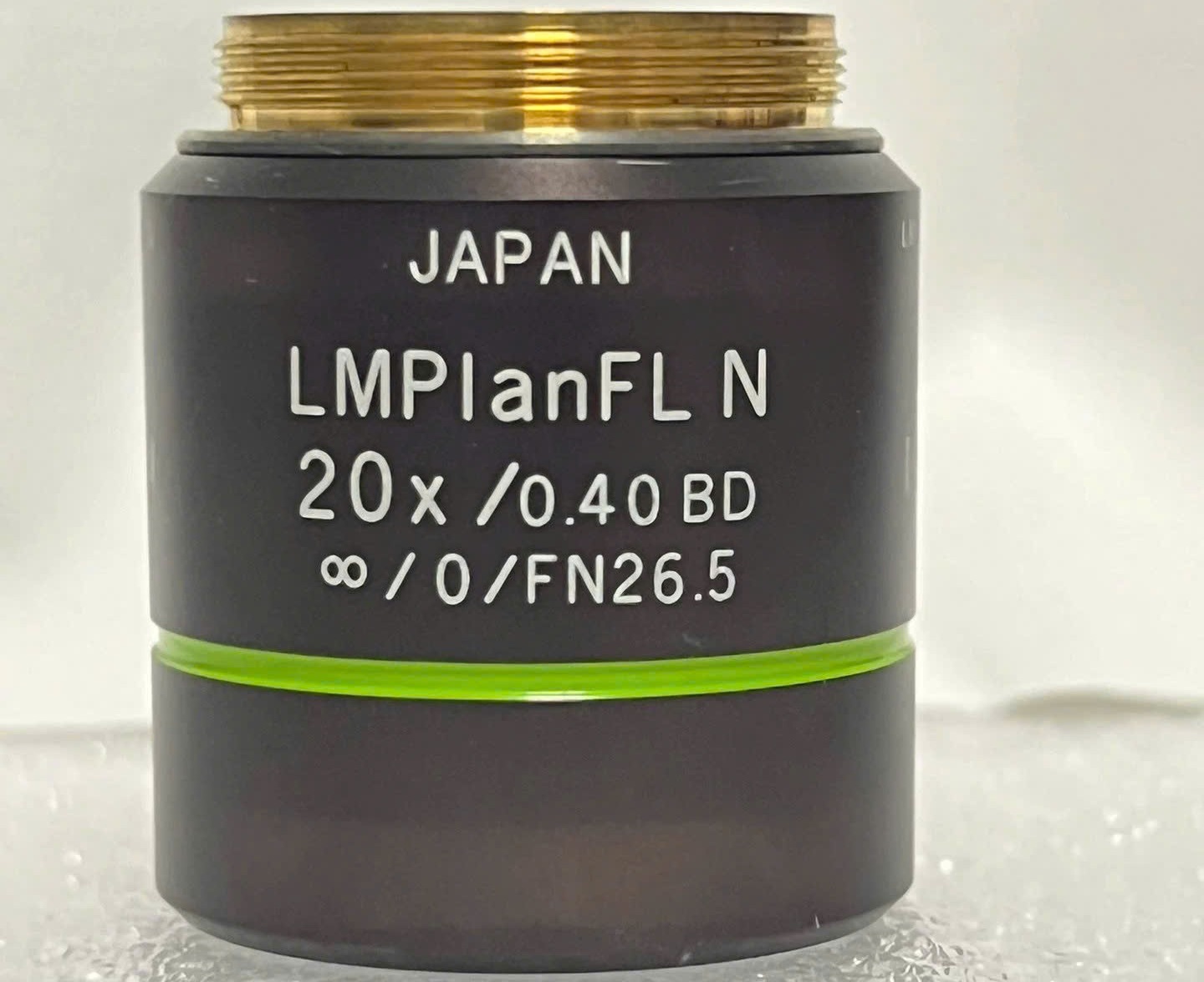

Vật kính hiển vi kim tương

Khác với kính sinh học, vật kính hiển vi kim tương sử dụng ánh sáng phản xạ để quan sát các vật liệu không trong suốt, vật liệu rắn…

Ứng dụng:

• Kiểm tra cấu trúc kim loại.
• Phân tích mối hàn.
• Quan sát lớp phủ bề mặt.
• Kiểm tra vật liệu sau xử lý nhiệt.
• Phân tích hợp kim.

Đặc điểm nổi bật:

• Khoảng cách làm việc dài hơn.
• Khẩu độ số lớn.
• Thiết kế chống phản xạ ánh sáng từ bề mặt kim loại.
• Một số dòng hỗ trợ quan sát trường sáng (Bright Field), trường tối (Dark Field), DIC hoặc ánh sáng phân cực.

Xem thêm về kính hiển vi kim tương tại đây

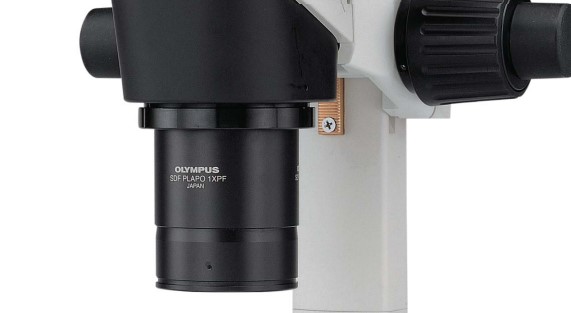

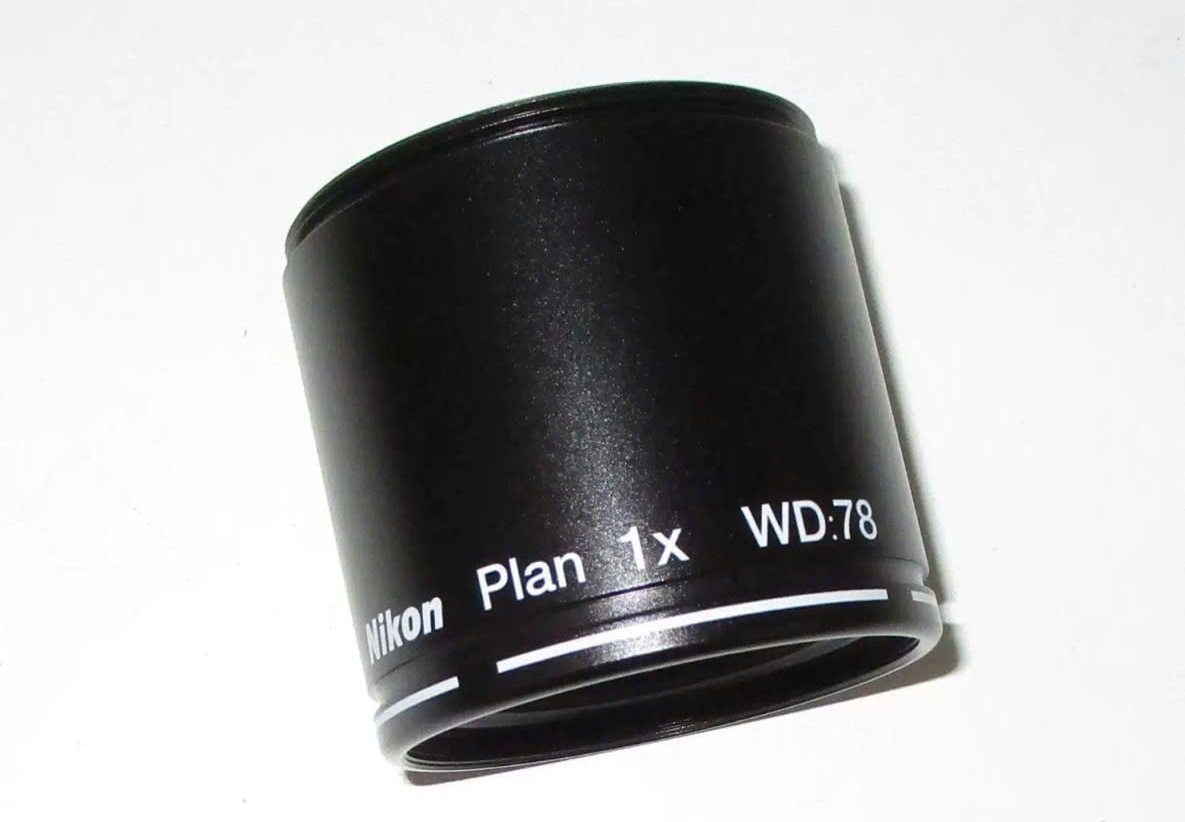

Vật kính hiển vi soi nổi (Stereo Objective)

Vật kính hiển vi soi nổi được thiết kế hoàn toàn khác với vật kính sinh học.

Thay vì quan sát lát cắt mỏng, vật kính stereo cho phép quan sát vật thể nguyên khối theo không gian ba chiều.

Các lĩnh vực sử dụng:

• Sửa chữa điện thoại.
• Lắp ráp linh kiện điện tử.
• Gia công cơ khí chính xác.
• Kiểm tra PCB.
• Chế tác trang sức.
• Côn trùng học.

Ưu điểm:

• Khoảng cách làm việc lớn.
• Hình ảnh nổi 3D.
• Dễ thao tác dưới vật kính.

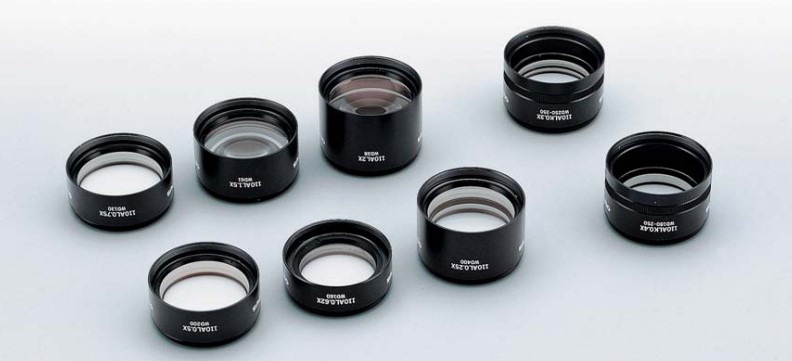

• Có thể lắp thêm vật kính phụ 0.5X, 0.7X, 1.5X hoặc 2X để thay đổi vùng quan sát.

Xem thêm về kính hiển vi soi nổi tại đây

Vật kính hiển vi công nghiệp

Trong các dây chuyền sản xuất hiện đại, vật kính hiển vi công nghiệp được thiết kế nhằm đáp ứng yêu cầu đo lường và kiểm tra chất lượng.

Ứng dụng:

• Kiểm tra wafer bán dẫn.
• Kiểm tra màn hình LCD, OLED.
• Đo kích thước linh kiện.
• Kiểm tra bề mặt kính.
• Quan sát vi mạch.
• Đánh giá chất lượng sản phẩm cơ khí chính xác.

Đặc điểm:

• Độ méo hình cực thấp.
• Độ phẳng trường ảnh cao.
• Tương thích camera độ phân giải lớn.
• Khoảng cách làm việc dài.
• Thiết kế chống rung và chống bụi.

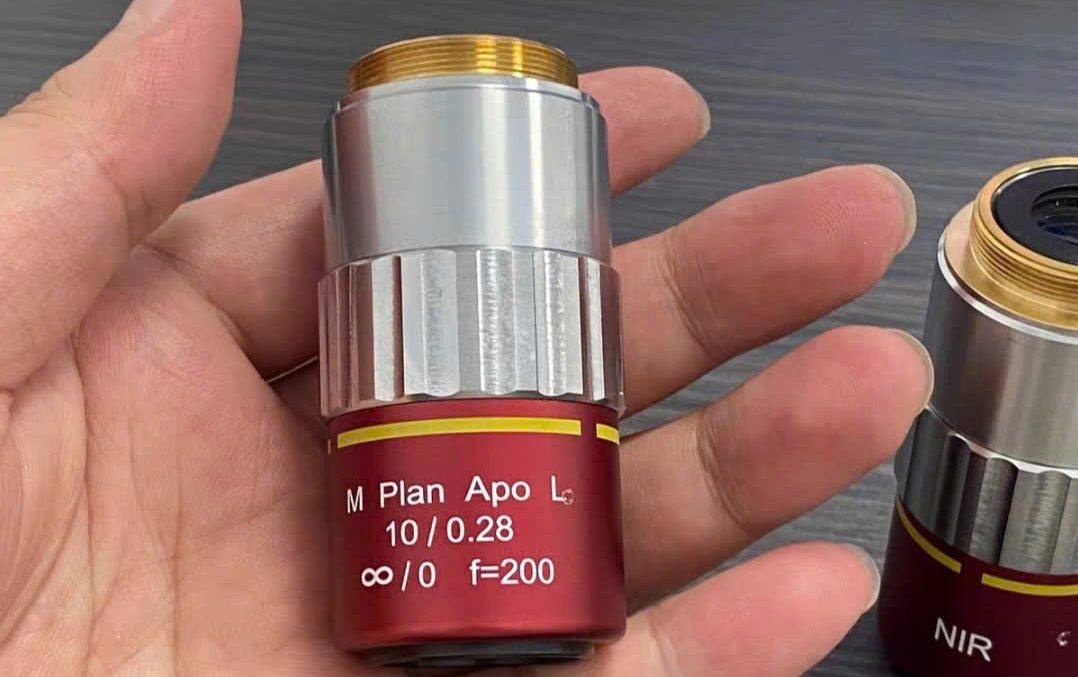

Vật kính hiển vi đo lường

Đây là dòng vật kính chuyên dùng cho các hệ thống Vision hoặc Measuring Microscope.

Ưu điểm:

• Sai số rất thấp.
• Độ chính xác cao.
• Phù hợp đo kích thước micron.
• Hỗ trợ phần mềm đo lường tự động.

Vật kính hiển vi huỳnh quang

Loại vật kính này được tối ưu cho bước sóng phát xạ của thuốc nhuộm huỳnh quang.

Ứng dụng:

• Sinh học phân tử.
• Giải phẫu bệnh.
• Xét nghiệm miễn dịch.
• Công nghệ tế bào.

Đặc điểm:

• Độ truyền sáng rất cao.
• Lớp phủ chống phản xạ chuyên dụng.
• Giảm hiện tượng mất tín hiệu huỳnh quang.

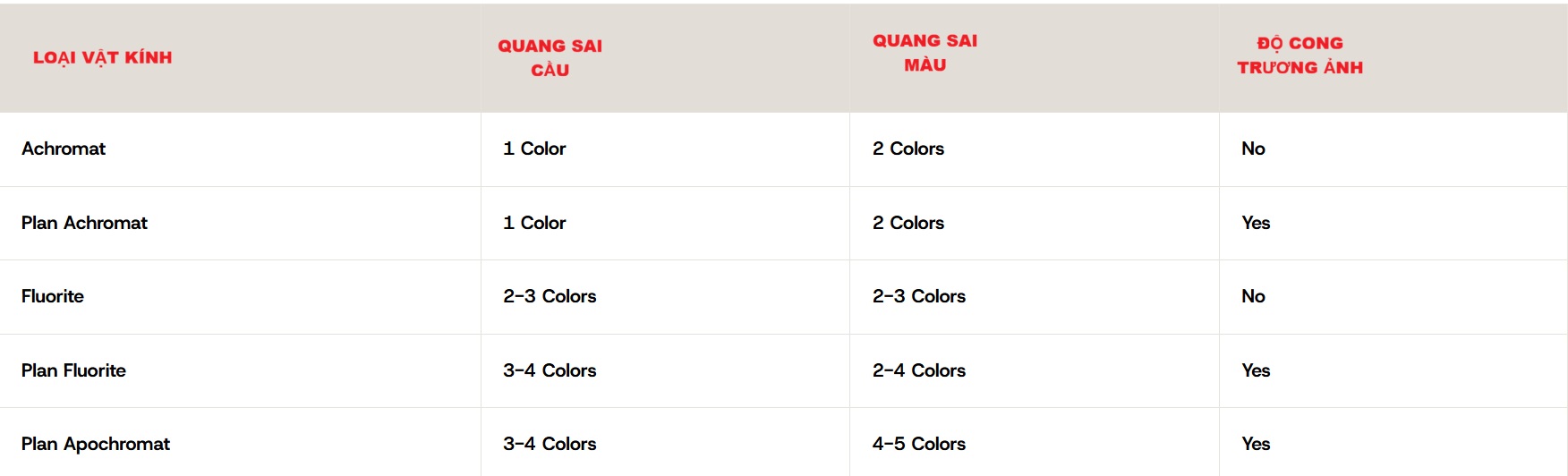

Phân loại vật kính theo chất lượng quang học

Không chỉ phân loại theo ứng dụng, vật kính còn được chia theo khả năng hiệu chỉnh quang học:

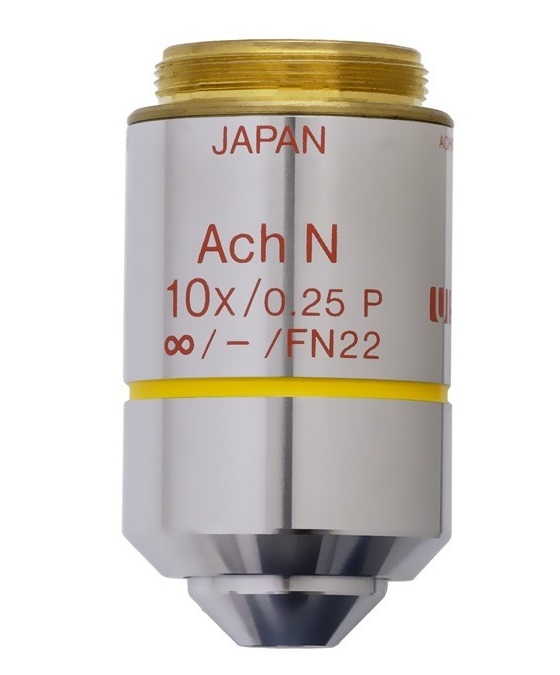

Achromat

• Giá thành thấp.
• Quan sát cơ bản.
• Hiệu chỉnh quang sai ở mức tiêu chuẩn.

Xem cách đọc thông số nâng cao trên vật kính hiển vi tại đây

Plan Achromat

• Toàn bộ trường nhìn đều nét.
• Phù hợp camera kỹ thuật số, chụp ảnh.

Fluor

• Độ truyền sáng cao.
• Độ tương phản tốt.
• Thường dùng cho huỳnh quang.

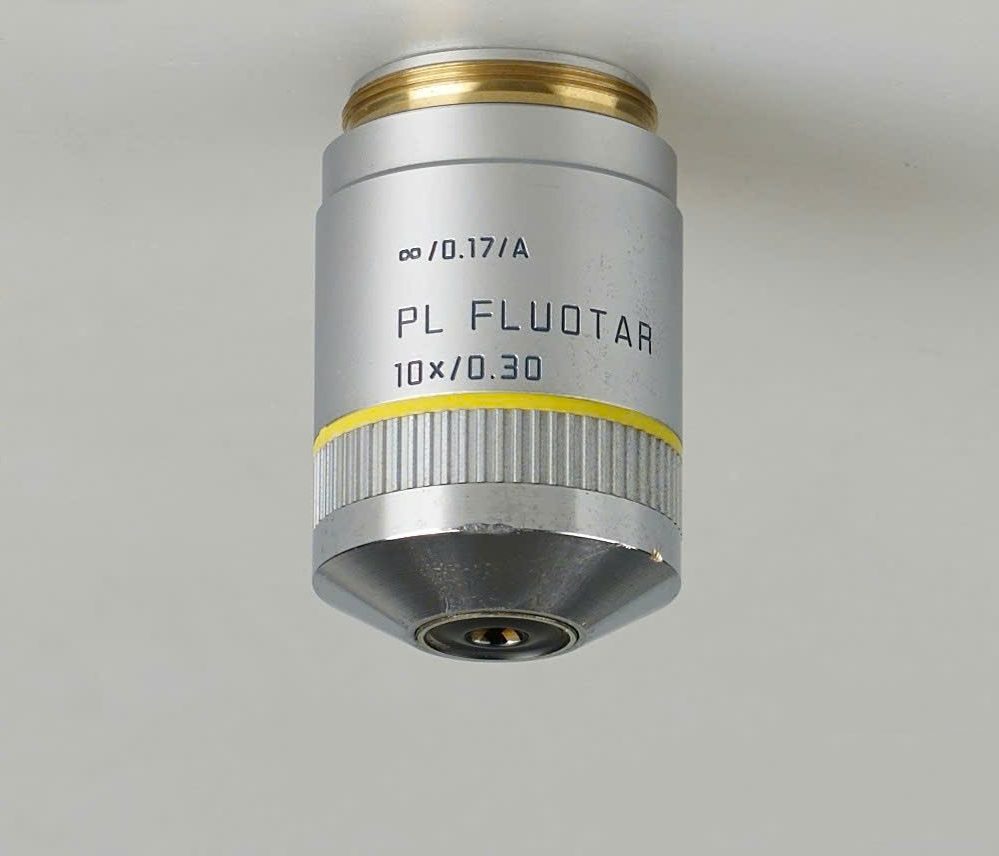

Plan Fluor

• Kết hợp trường ảnh phẳng với khả năng truyền sáng vượt trội.

Plan Apochromat

Đây là dòng vật kính cao cấp nhất với khả năng:

• Hiệu chỉnh quang sai màu gần như hoàn hảo.
• Độ phân giải tối đa với NA cao
• Độ trung thực màu sắc rất cao.
• Phục vụ nghiên cứu và công nghiệp chính xác.

Vật kính vô cực (Infinity) và vật kính hữu hạn (Finite)

Một nội dung quan trọng nhưng thường bị bỏ qua là nguyên lý thiết kế quang học.

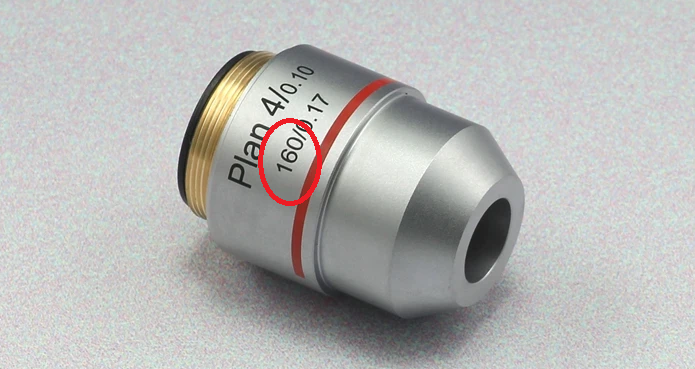

Vật kính Finite

• Tạo ảnh trực tiếp.
• Phổ biến trên các dòng kính đời cũ, thuộc hệ quang học hữu hạn 160mm, 170mm…
• Chi phí thấp.

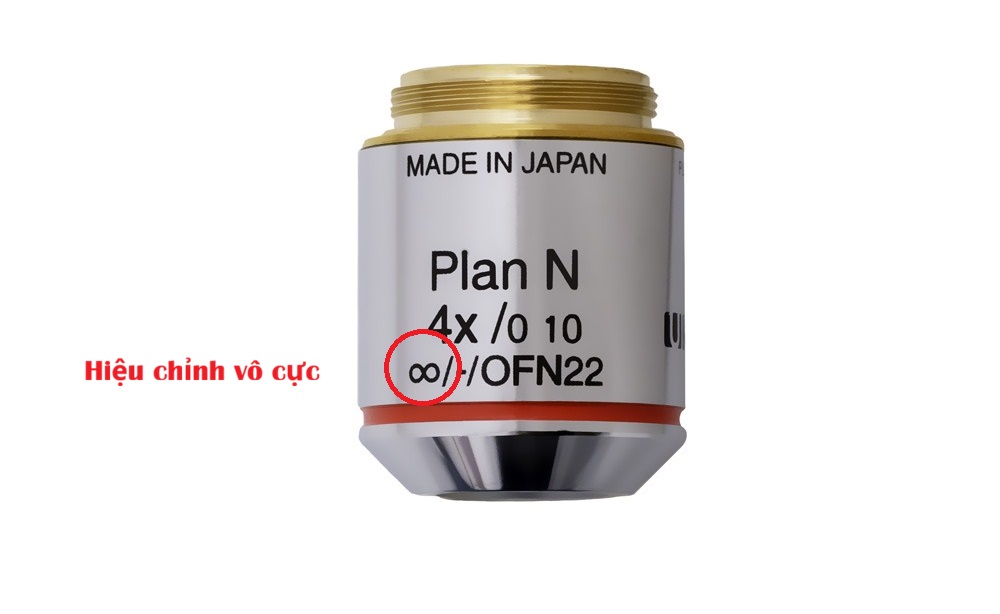

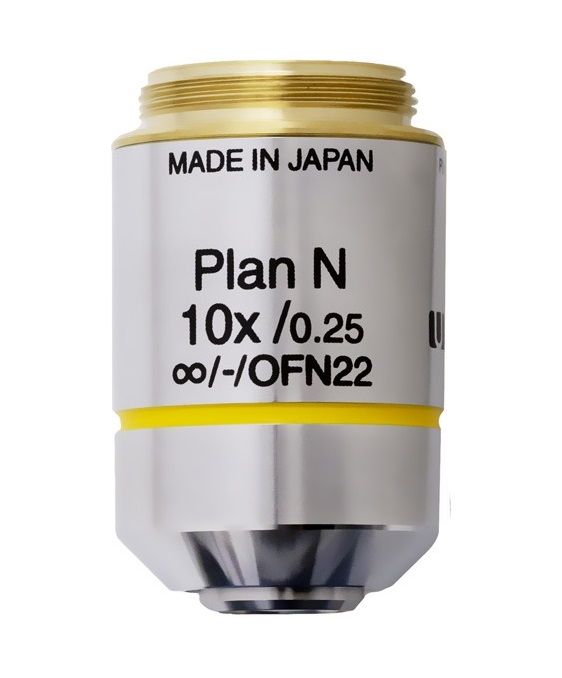

Vật kính Infinity

• Tạo chùm tia song song.
• Cho phép lắp thêm camera, bộ phân cực, DIC, huỳnh quang mà vẫn giữ chất lượng ảnh.
• Được sử dụng trên hầu hết các kính hiển vi hiện đại.

Những thông số cần quan tâm khi lựa chọn vật kính hiển vi quang học

Ngoài độ phóng đại, người dùng nên đánh giá:

• Numerical Aperture (NA).
• Working Distance (WD).
• Cover Glass.
• Infinity hoặc Finite.
• Plan hay Achromat.
• Mức độ hiệu chỉnh quang sai màu.
• Môi trường sử dụng (Air, Oil, Water, Silicone).

Góc nhìn EEAT: Chọn đúng vật kính giúp tiết kiệm chi phí đầu tư lâu dài

Trong quá trình tư vấn cho các phòng thí nghiệm, doanh nghiệp điện tử và nhà máy sản xuất, nhiều trường hợp nâng cấp camera nhưng chất lượng hình ảnh không cải thiện do vẫn sử dụng vật kính tiêu chuẩn.

Thực tế cho thấy việc đầu tư vào vật kính phù hợp với mục đích sử dụng thường mang lại hiệu quả rõ rệt hơn, từ khả năng quan sát chi tiết, độ chính xác khi đo lường đến tuổi thọ của toàn bộ hệ thống kính hiển vi.

Câu hỏi thường gặp

Vật kính sinh học có dùng cho kính kim tương được không?

Không. Hai loại vật kính được thiết kế cho hai nguyên lý chiếu sáng khác nhau nên không thể thay thế trực tiếp.

Vật kính soi nổi có độ phóng đại 100X không?

Không. Kính soi nổi ưu tiên khoảng cách làm việc và hình ảnh nổi 3D, nên độ phóng đại thường thấp hơn kính sinh học.

Vật kính công nghiệp có giống vật kính đo lường không?

Có nhiều điểm tương đồng, nhưng vật kính đo lường được tối ưu cho độ chính xác kích thước và độ méo hình rất thấp.

Có nên mua riêng vật kính để nâng cấp kính hiển vi?

Có, nếu vật kính tương thích với chuẩn ren và hệ quang học của kính. Đây là cách nâng cấp hiệu quả mà không cần thay toàn bộ thiết bị.

Kết luận

Hiểu rõ từng loại vật kính hiển vi quang học sẽ giúp bạn lựa chọn đúng thiết bị cho từng lĩnh vực như sinh học, kim tương, công nghiệp, điện tử, nghiên cứu vật liệu hay đo lường chính xác.

Thay vì chỉ quan tâm đến độ phóng đại, hãy đánh giá toàn diện các yếu tố như khẩu độ số, khoảng cách làm việc, chất lượng hiệu chỉnh quang sai và khả năng tương thích với hệ thống kính để đạt hiệu quả quan sát tối ưu.
