Kính hiển vi tương phản giao thoa DIC là gì?

Kính hiển vi tương phản giao thoa DIC là một kỹ thuật hiển vi quang học cao cấp sử dụng hiện tượng giao thoa ánh sáng để tạo ra hình ảnh có độ tương phản cực cao, đặc biệt phù hợp với các mẫu sinh học sống, mẫu trong suốt hoặc không nhuộm màu.

Khác với kính hiển vi trường sáng truyền thống, kính hiển vi tương phản giao thoa DIC giúp làm nổi bật sự khác biệt rất nhỏ về chiết suất và độ dày của mẫu vật. Điều này tạo ra hình ảnh có chiều sâu giả lập 3D, sắc nét và giàu chi tiết hơn nhiều.

Trong các phòng nghiên cứu hiện đại năm 2026, kính hiển vi tương phản giao thoa DIC đang trở thành công nghệ quan trọng trong:

• Quan sát tế bào sống
• Nghiên cứu phôi học
• Vi sinh vật học
• Nuôi cấy tế bào
• Phân tích vật liệu sinh học
• Kiểm tra cấu trúc mô mềm

Đây là một trong những kỹ thuật hiển vi quang học tiên tiến được đánh giá cao nhờ khả năng tái tạo hình ảnh tự nhiên mà không cần xử lý hóa học mẫu vật.

Nguyên lý hoạt động của kính hiển vi tương phản giao thoa DIC

Hiện tượng giao thoa ánh sáng trong hiển vi DIC

Kính hiển vi tương phản giao thoa DIC hoạt động dựa trên nguyên lý:

• Tách chùm ánh sáng phân cực thành hai tia nhỏ
• Hai tia này đi qua các vị trí khác nhau của mẫu vật
• Sau khi truyền qua mẫu, chúng được ghép lại để tạo hiệu ứng giao thoa
• Sự chênh lệch pha ánh sáng sẽ biến thành sự khác biệt cường độ sáng tối

Kết quả là mẫu vật trở nên nổi bật với độ tương phản cao dù không cần nhuộm.

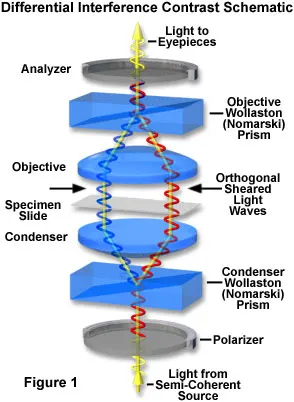

Sơ đồ nguyên lý cơ bản của hệ DIC

Trong hệ thống DIC, ánh sáng đi qua:

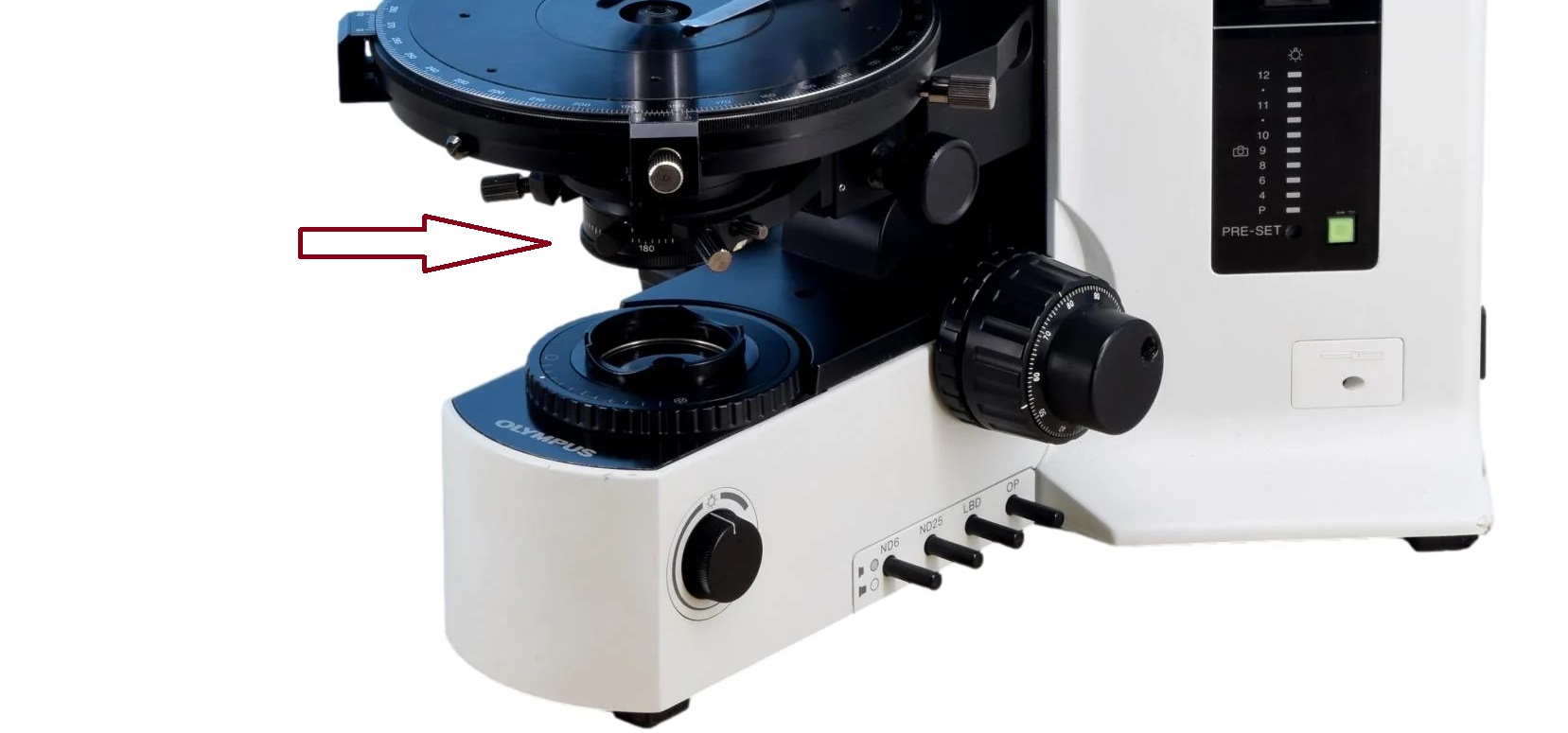

Trong kính hiển vi DIC truyền ánh sáng, ánh sáng từ đèn được truyền qua một bộ phân cực nằm bên dưới tụ quang , tương tự như kính hiển vi ánh sáng phân cực.

Tiếp theo trong đường đi của ánh sáng (nhưng vẫn nằm bên dưới tụ quang) là một lăng kính Nomarski Prism được cải tiến, có chức năng tách chùm ánh sáng phân cực đi vào thành hai chùm tia di chuyển theo các hướng hơi khác nhau.

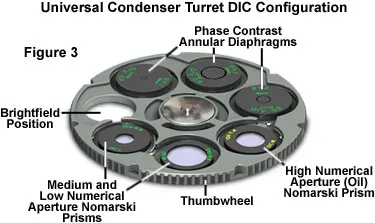

Lăng kính Nomarski Prism bao gồm hai nêm thạch anh được gắn kết với nhau, từ đó các tia sáng phát ra rung động ở góc 90 độ so với nhau với một sự khác biệt nhỏ về đường đi. Cần một lăng kính Nomarski khác nhau cho mỗi vật kính có độ phóng đại khác nhau. Các lăng kính Nomarski thường được lắp vào một tháp xoay trên tụ quang, cho phép người sử dụng kính hiển vi xoay lăng kính thích hợp vào đường đi của ánh sáng khi thay đổi độ phóng đại.

1. Bộ phân cực ánh sáng
2. Lăng kính Nomarski/Wollaston
3. Mẫu vật
4. Lăng kính phân tích
5. Bộ phân tích giao thoa
6. Thị kính hoặc camera

Hệ thống này cho phép tái tạo hình ảnh với độ nổi khối rất đặc trưng.

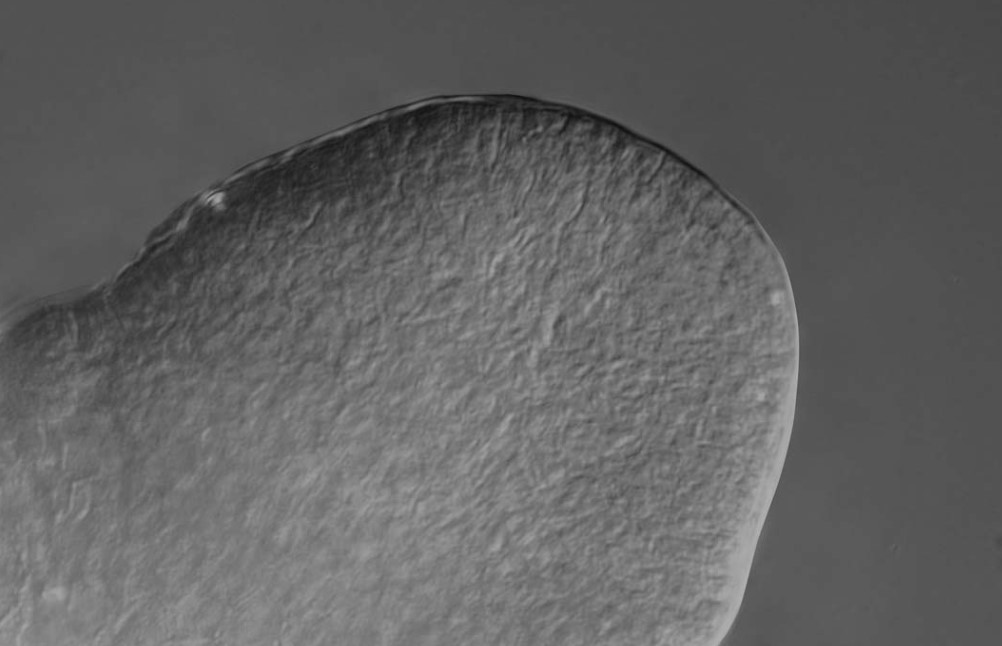

Vì sao kính hiển vi tương phản giao thoa DIC cho hình ảnh nổi 3D?

Hiệu ứng chiều sâu giả lập cực kỳ đặc biệt

Một trong những điểm khiến kính nổi bật là khả năng tạo hình ảnh giống hiệu ứng 3D.

Thực tế, DIC không tạo ảnh 3 chiều thật mà tạo ra:

• Vùng sáng ở một phía
• Vùng tối ở phía đối diện
• Hiệu ứng bóng đổ quang học

Điều này khiến cấu trúc tế bào, màng tế bào hoặc vi sinh vật nhìn rõ chiều sâu hơn.

Khả năng phát hiện chi tiết siêu nhỏ

DIC có thể phát hiện:

• Sự thay đổi chiết suất cực nhỏ
• Biến dạng màng tế bào
• Chuyển động nội bào
• Sự thay đổi cấu trúc protein

Đây là lý do công nghệ này được dùng nhiều trong nghiên cứu tế bào sống cao cấp.

Cấu tạo của kính hiển vi tương phản giao thoa DIC hiện đại

Hệ thống phân cực ánh sáng chuyên dụng

Một bộ DIC tiêu chuẩn thường gồm:

Bộ phân cực (Polarizer)

Tạo ánh sáng phân cực tuyến tính.

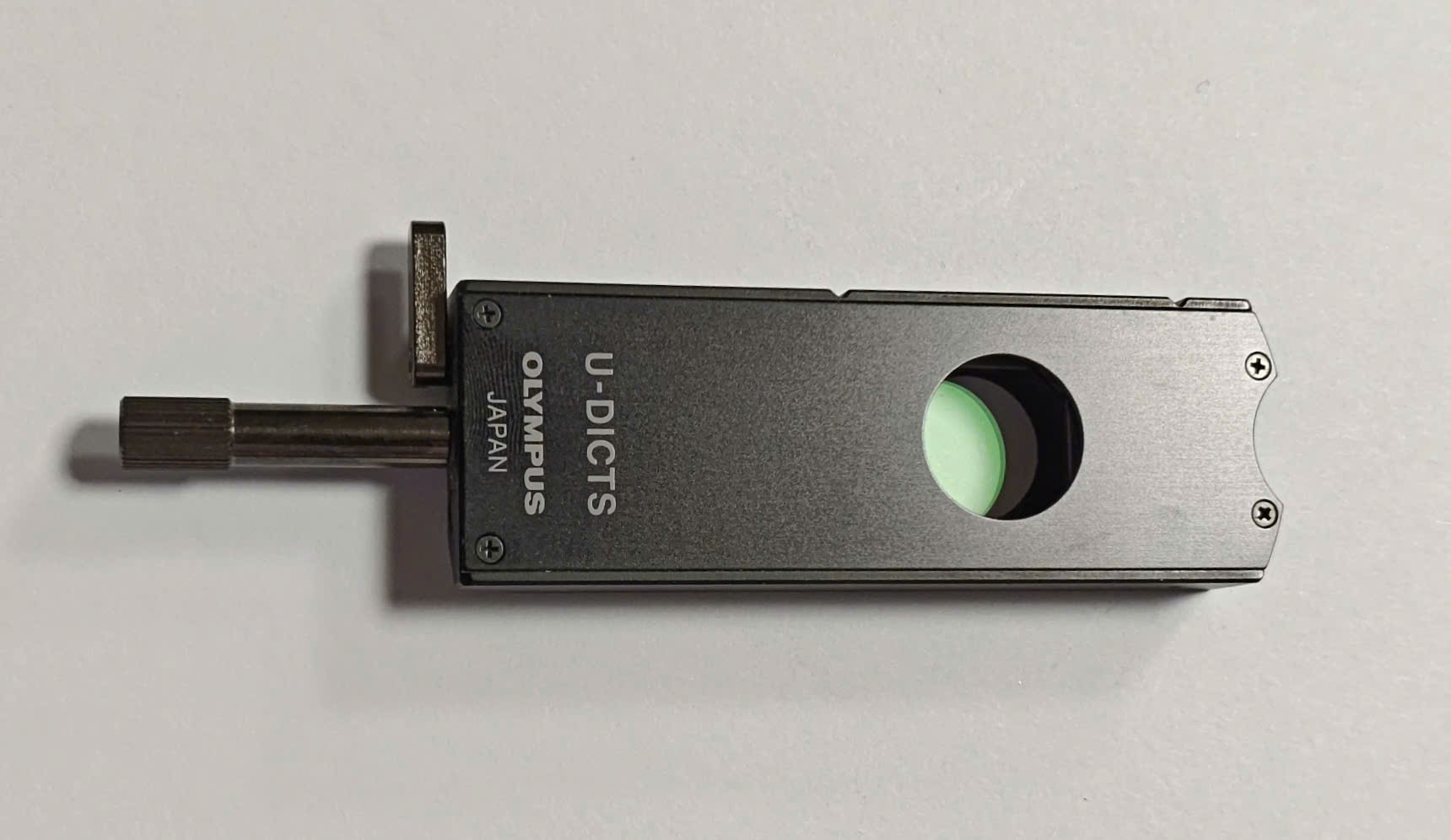

Lăng kính Nomarski

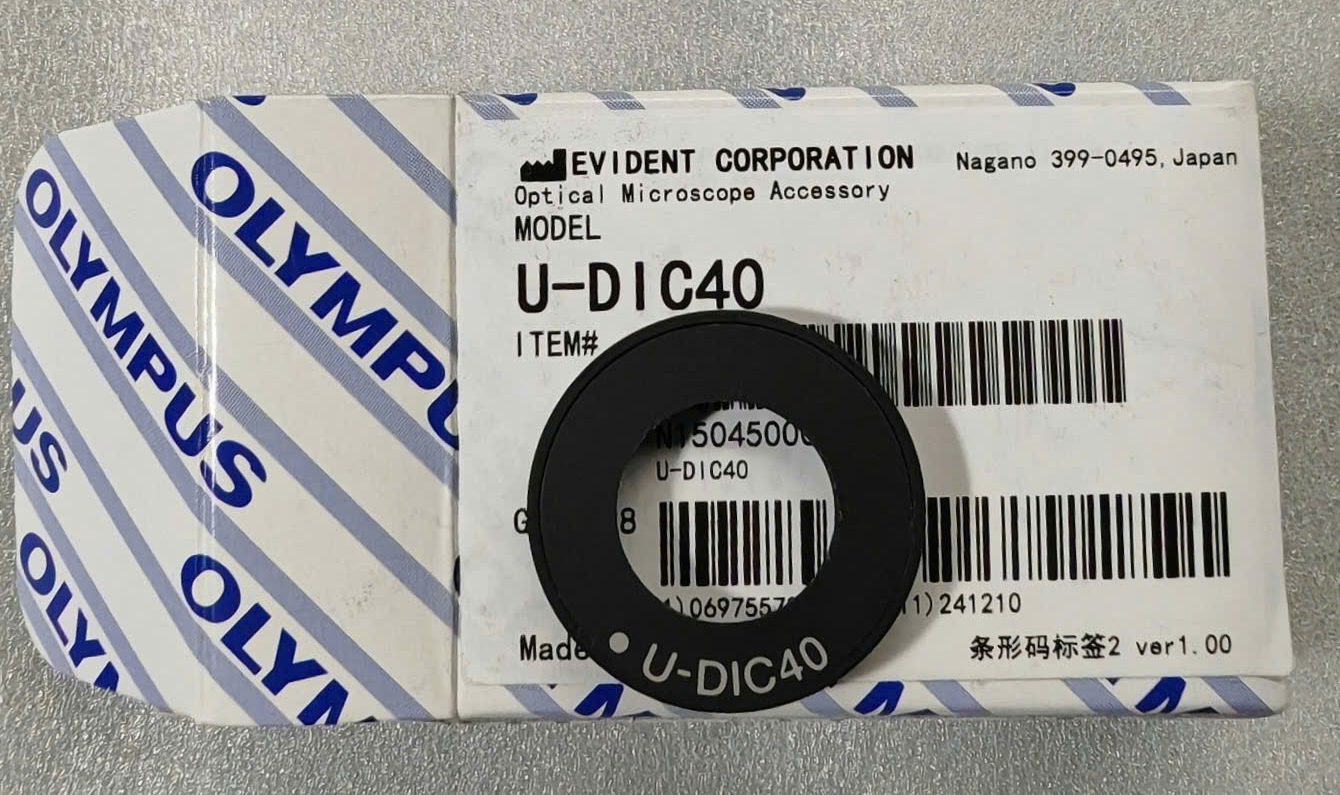

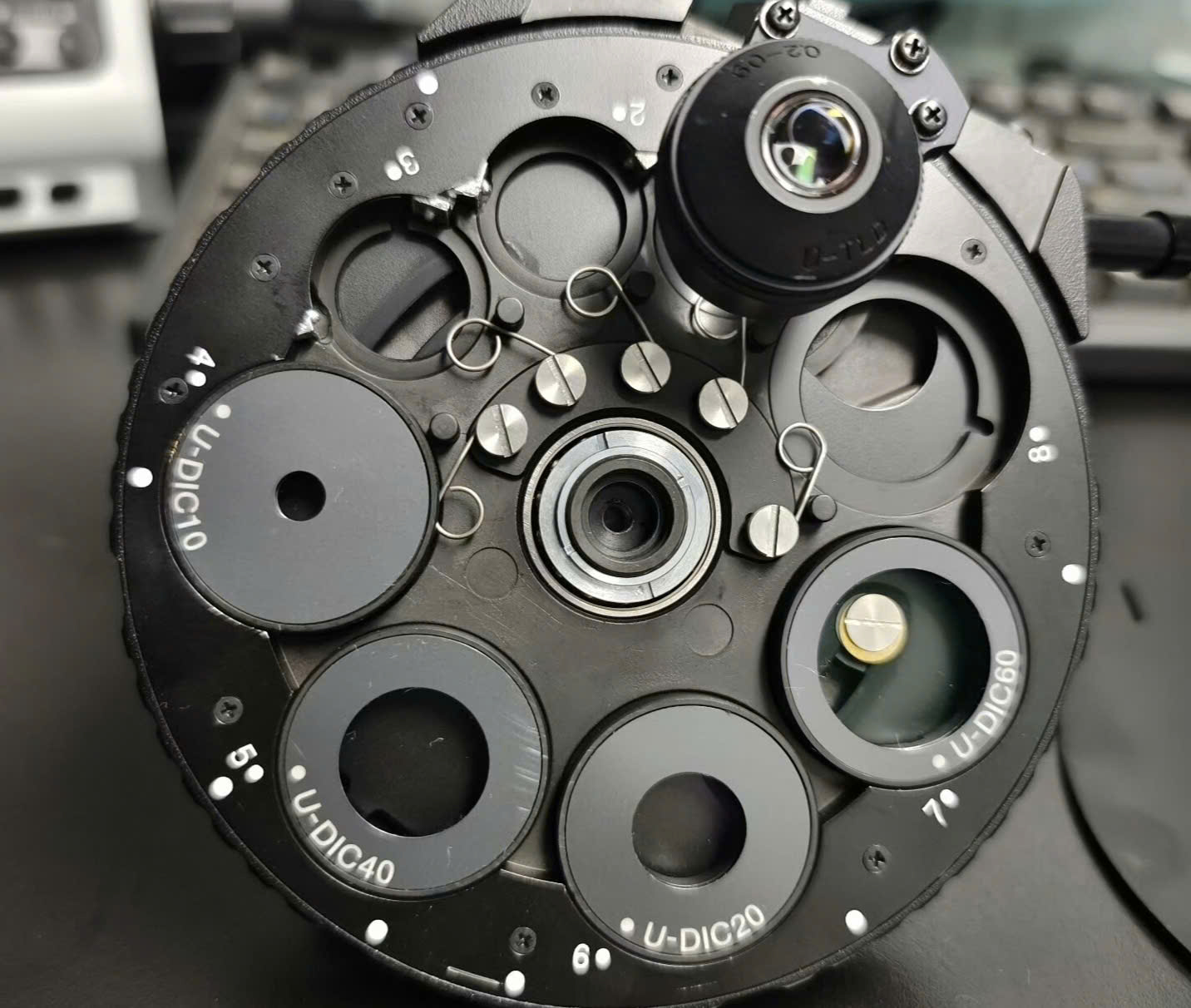

Đây là thành phần quan trọng nhất giúp tách tia sáng thành hai chùm riêng biệt. kính DIC sử dụng 2 thành phần lăng kính Nomarski bao gồm bộ lăng kính tụ quang (Condenser Nomarski Prism) tích hợp bên trong tụ quang có thể tháo rời, bộ lăng kính này bao gồm nhiều lăng kính tùy chỉnh cho mỗi độ phóng đại khác nhau.

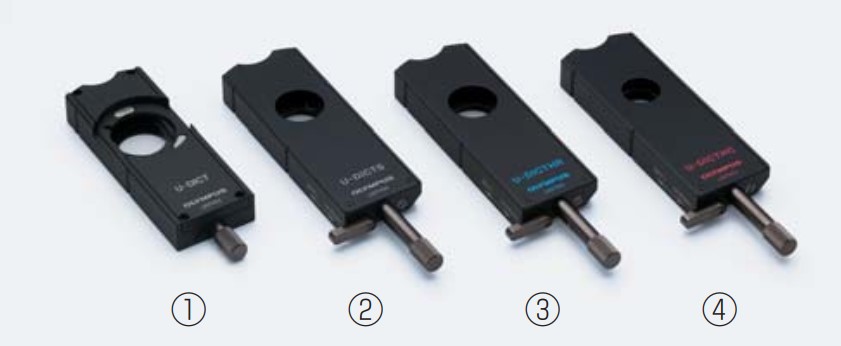

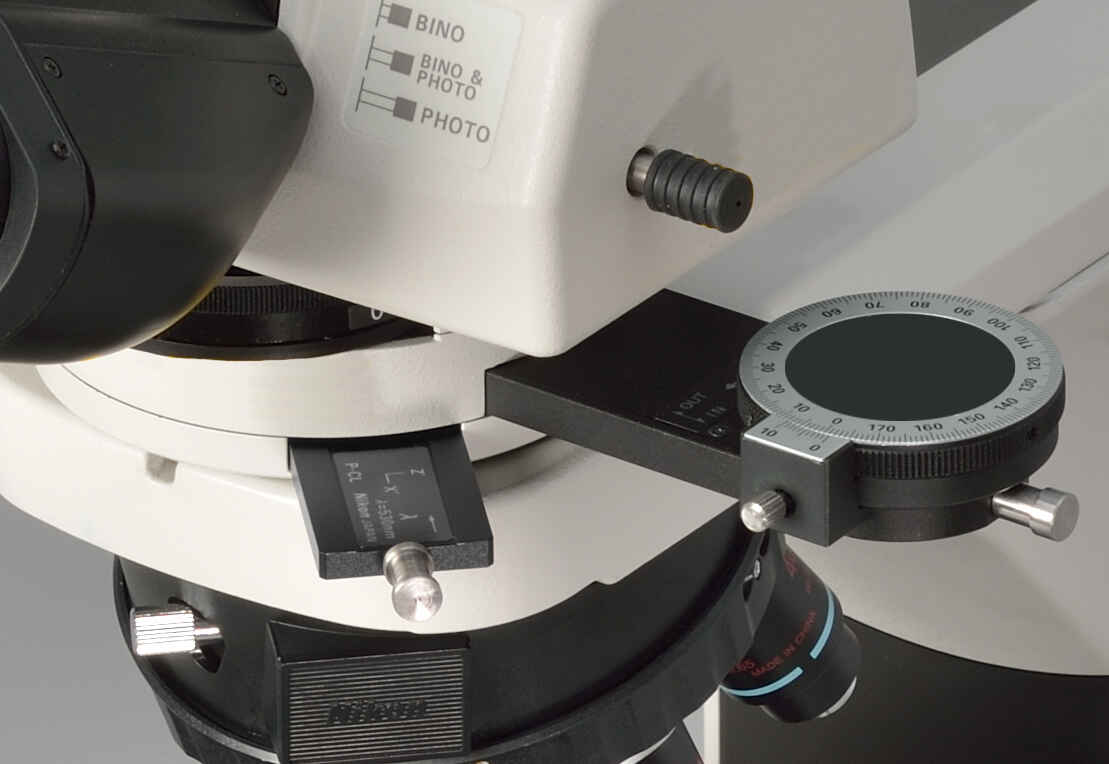

Và Objective Nomarski Prism (lăng kính vật kính nằm sau vật kính thường cắm vào khe ở mâm xoay vật kính), Chỉ cần 1 lăng kính vật kính bên trên.



Bộ phân tích (Analyzer)

Ghép hai tia sáng lại để tạo giao thoa.

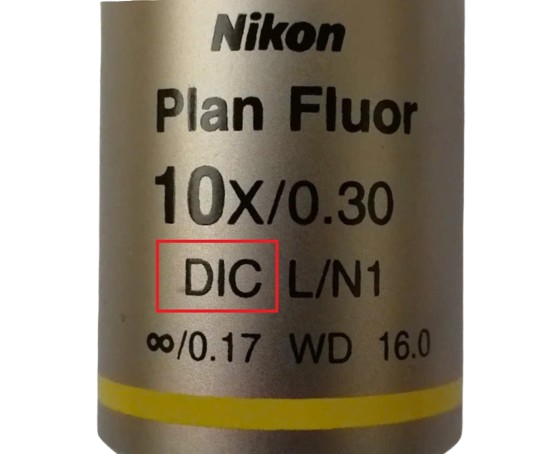

Vật kính DIC chuyên dụng

Không phải vật kính thường nào cũng dùng được với DIC.

Camera khoa học độ nhạy cao

Hỗ trợ ghi hình tế bào sống với độ phân giải lớn.

Kính hiển vi tương phản giao thoa DIC khác gì kính hiển vi tương phản pha?

So sánh công nghệ DIC và Phase Contrast

Khi nào nên chọn kính hiển vi tương phản giao thoa DIC?

DIC phù hợp khi cần:

• Hình ảnh sắc nét cực cao
• Quan sát tế bào không nhuộm
• Nghiên cứu chuyển động nội bào
• Chụp ảnh khoa học chuyên sâu
• Hạn chế hiện tượng halo

Ứng dụng thực tế của kính hiển vi tương phản giao thoa DIC trong nghiên cứu

Quan sát tế bào sống trong sinh học tế bào

Đây là ứng dụng phổ biến nhất của kính hiển vi tương phản giao thoa DIC.

DIC giúp:

• Theo dõi sự phân chia tế bào
• Quan sát chuyển động bào quan
• Phân tích quá trình apoptosis
• Đánh giá độc tính thuốc

Ứng dụng trong IVF và phôi học

Trong các trung tâm hỗ trợ sinh sản:

• DIC giúp đánh giá chất lượng phôi
• Quan sát cấu trúc tinh trùng
• Theo dõi sự phát triển hợp tử

Độ tương phản cao giúp chuyên gia thao tác chính xác hơn.

Nghiên cứu vi sinh vật không nhuộm

Các mẫu:

• Vi khuẩn sống
• Tảo
• Protozoa
• Nấm men

đều có thể quan sát rõ mà không cần nhuộm Gram.

Kiểm tra vật liệu trong công nghiệp

Ngoài sinh học, DIC còn dùng trong:

• Kiểm tra bề mặt wafer bán dẫn
• Quan sát polymer
• Đánh giá lớp phủ siêu mỏng
• Kiểm tra vi cấu trúc kim loại

Ưu điểm nổi bật của kính hiển vi tương phản giao thoa DIC

Hình ảnh cực kỳ sắc nét

DIC cho độ chi tiết rất cao nhờ:

• Loại bỏ ánh sáng nền dư thừa
• Tăng cường chênh lệch quang học
• Hiệu ứng nổi khối tự nhiên

Không cần nhuộm mẫu

Điều này cực kỳ quan trọng với:

• Tế bào sống
• Mẫu sinh học nhạy cảm
• Quan sát thời gian thực

Hạn chế halo tốt hơn tương phản pha

Halo là viền sáng gây nhiễu thường gặp trong phase contrast.

DIC gần như loại bỏ hoàn toàn hiện tượng này.

Tăng khả năng phân tích AI hình ảnh

Trong các hệ thống AI microscopy 2026:

• DIC cho dữ liệu sạch hơn
• Viền tế bào rõ hơn
• Machine learning nhận diện chính xác hơn

Nhược điểm của kính hiển vi tương phản giao thoa DIC cần lưu ý

Chi phí đầu tư rất cao

Một hệ thống DIC hoàn chỉnh có giá cao hơn nhiều so với:

• Brightfield
• Darkfield
• Phase Contrast

Yêu cầu căn chỉnh quang học chính xác

DIC cần:

• Canh chỉnh lăng kính
• Đồng bộ ánh sáng phân cực
• Vật kính tương thích

Nếu lệch hệ quang, hình ảnh sẽ giảm chất lượng đáng kể.

Không phù hợp với mẫu quá dày

Mẫu quá dày dễ gây:

• Nhiễu giao thoa
• Mất đồng đều ánh sáng
• Sai lệch chiều sâu

Các hãng kính hiển vi DIC nổi tiếng hiện nay

Hệ thống DIC của Olympus

Nổi bật với:

• Độ ổn định quang học cao
• Hình ảnh mượt
• Tối ưu nghiên cứu tế bào sống

Nikon DIC microscopy

Ưu điểm:

• Tương thích camera AI
• Hiệu suất quang học mạnh
• Độ phân giải cao

Zeiss Differential Interference Contrast

Được đánh giá cao nhờ:

• Tái tạo màu tự nhiên
• Chống rung tốt
• Khả năng imaging tiên tiến

Leica Microsystems DIC

Phù hợp:

• IVF
• Phôi học
• Cell culture imaging

Góc nhìn kỹ thuật: Vì sao phòng lab hiện đại ưu tiên kính hiển vi tương phản giao thoa DIC?

Trải nghiệm thực tế trong phòng nghiên cứu

Trong thực tế vận hành phòng lab, nhiều kỹ thuật viên đánh giá DIC là công nghệ giúp:

• Giảm thời gian xử lý mẫu
• Quan sát tế bào sống dễ hơn
• Tăng độ chính xác nghiên cứu

Đặc biệt với nuôi cấy tế bào, DIC gần như là tiêu chuẩn cao cấp.

Chuyên môn quang học

DIC là kỹ thuật yêu cầu kiến thức sâu về:

• Quang học phân cực
• Giao thoa ánh sáng
• Hiệu chỉnh hệ quang

Do đó, việc vận hành cần kỹ thuật viên có kinh nghiệm.

Được sử dụng bởi các trung tâm nghiên cứu lớn

Nhiều viện nghiên cứu sinh học phân tử và IVF hiện đại sử dụng DIC như:

• Trung tâm nghiên cứu tế bào gốc
• Viện sinh học phân tử
• Hệ thống IVF quốc tế
• Phòng thí nghiệm live-cell imaging

Độ tin cậy hình ảnh cao

DIC giúp:

• Giảm artefact
• Quan sát tự nhiên
• Hạn chế xử lý phần mềm quá mức

Điều này tạo độ tin cậy dữ liệu cao hơn.

Hybrid DIC + Fluorescence

Xu hướng nổi bật hiện nay là:

• Kết hợp huỳnh quang
• DIC đồng thời
• Quan sát cấu trúc + tín hiệu sinh học

Những lưu ý quan trọng khi sử dụng kính hiển vi tương phản giao thoa DIC

Luôn vệ sinh hệ phân cực

Bụi trên polarizer hoặc analyzer sẽ làm:

• Giảm tương phản
• Xuất hiện nhiễu
• Mất hiệu ứng giao thoa

Sử dụng vật kính đúng chuẩn DIC

Không phải vật kính thường nào cũng tương thích.

Kiểm soát rung động môi trường

DIC nhạy với:

• Rung bàn
• Nhiễu ánh sáng
• Dao động nhiệt

Do đó nên đặt thiết bị trên bàn chống rung chuyên dụng.

Câu hỏi thường gặp về kính hiển vi tương phản giao thoa DIC

Kính hiển vi tương phản giao thoa DIC có cần nhuộm mẫu không?

Không. Đây là ưu điểm lớn nhất của DIC khi quan sát mẫu sống hoặc mẫu trong suốt.

DIC có phải kính hiển vi 3D thật không?

Không hoàn toàn. DIC tạo hiệu ứng chiều sâu giả lập thông qua tương phản ánh sáng.

DIC hay tương phản pha tốt hơn?

Nếu cần hình ảnh sắc nét, ít halo và độ nổi khối cao thì DIC vượt trội hơn.

Kính hiển vi DIC có đắt không?

Có. Đây là một trong những kỹ thuật hiển vi quang học cao cấp nhất hiện nay.

DIC có dùng cho nghiên cứu IVF không?

Có. Đây là công nghệ được ứng dụng rất nhiều trong IVF và phôi học hiện đại.

Kết luận

Kính hiển vi tương phản giao thoa DIC là một trong những công nghệ hiển vi quang học tiên tiến nhất hiện nay, đặc biệt mạnh trong quan sát tế bào sống và mẫu sinh học không nhuộm. Nhờ nguyên lý giao thoa ánh sáng phân cực, hệ thống DIC tạo ra hình ảnh có độ tương phản cao, sắc nét và hiệu ứng chiều sâu ấn tượng.

Trong bối cảnh nghiên cứu sinh học, IVF và live-cell imaging phát triển mạnh năm 2026, kính hiển vi DIC đang trở thành tiêu chuẩn quan trọng của các phòng lab hiện đại.

Liên hệ tư vấn hệ thống kính hiển vi chuyên sâu

Bạn đang tìm hiểu hoặc cần tư vấn hệ thống kính hiển vi cho:

• Nghiên cứu tế bào sống
• IVF – phôi học
• Nuôi cấy tế bào
• Sinh học phân tử
• Kiểm tra vật liệu vi mô

Hãy lựa chọn đơn vị có chuyên môn quang học thực sự, hỗ trợ:

• Tư vấn cấu hình đúng ứng dụng
• Lắp đặt chuẩn phòng lab
• Hiệu chỉnh quang học DIC
• Đào tạo vận hành chuyên sâu
• Hỗ trợ camera và phần mềm AI microscopy

Một hệ DIC được tối ưu đúng kỹ thuật sẽ tạo khác biệt rất lớn về chất lượng hình ảnh và hiệu quả nghiên cứu lâu dài.

Bài viết này được thực hiện bởi Kỹ sư của Hnmicro, vui lòng không copy dưới mọi hình thức, nếu có thắc mắc về bài viết hoặc bất kỳ sản phẩm nào trên web vui lòng liên hệ hotline 0969.056.234
