Kính hiển vi soi nổi và kính hiển vi kim tương là gì?

Trong lĩnh vực quang học và kiểm tra vật liệu, Kính hiển vi soi nổi và Kính hiển vi kim tương là hai dòng kính hiển vi được sử dụng rất phổ biến. Tuy nhiên, nhiều người vẫn nhầm lẫn giữa hai thiết bị này vì cả hai đều dùng để quan sát bề mặt mẫu vật.

Thực tế, kính hiển vi soi nổi và kính hiển vi kim tương có nguyên lý hoạt động, cấu tạo và ứng dụng hoàn toàn khác nhau. Mỗi loại được thiết kế để phục vụ cho những nhu cầu quan sát riêng biệt trong công nghiệp, nghiên cứu và sản xuất.

Bài viết dưới đây sẽ giúp bạn hiểu rõ:

• Kính hiển vi soi nổi là gì
• Kính hiển vi kim tương là gì
• So sánh cấu tạo và nguyên lý hoạt động
• Ưu nhược điểm từng loại
• Ứng dụng thực tế trong công nghiệp
• Cách lựa chọn kính hiển vi phù hợp

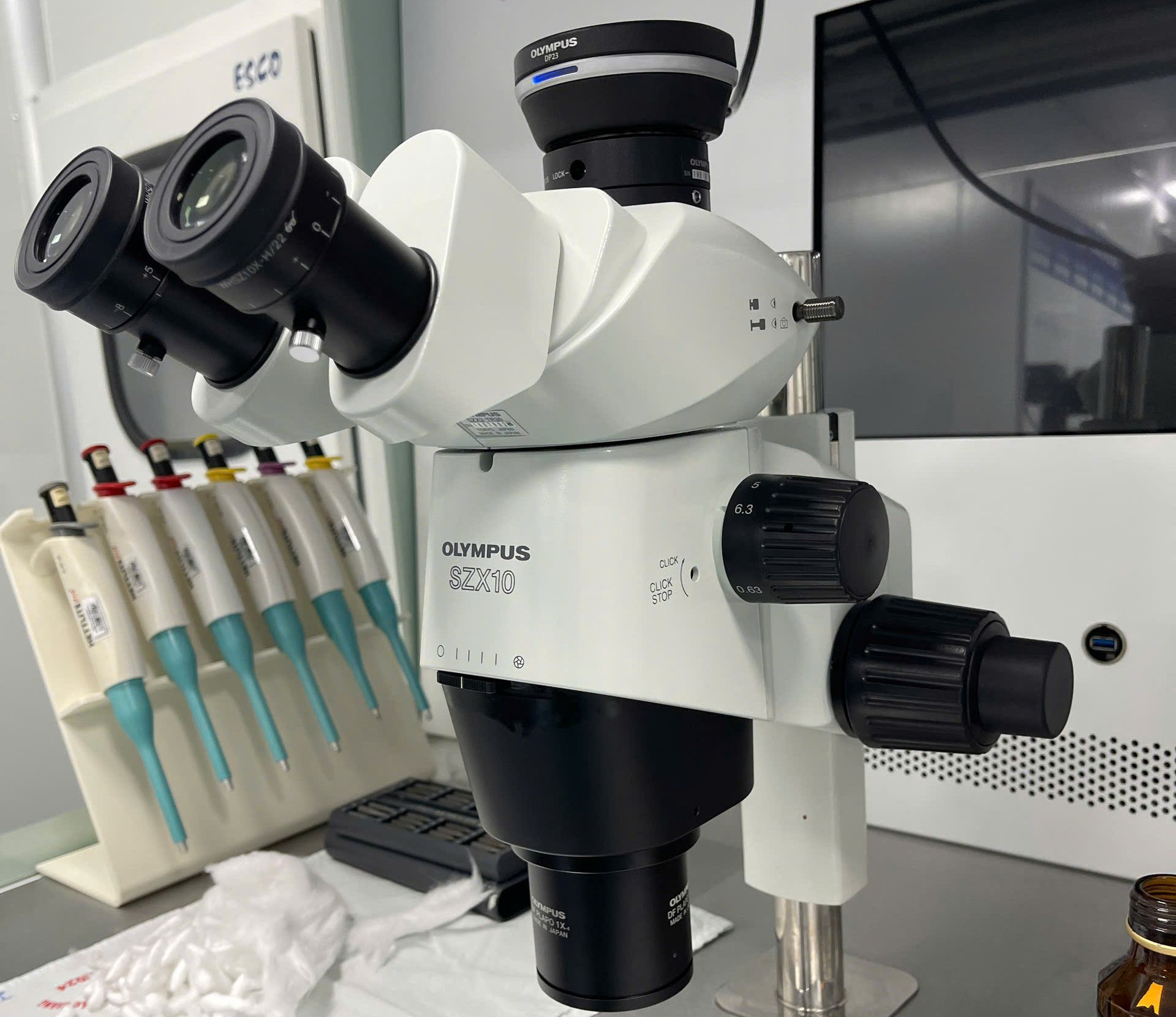

Kính Hiển Vi Soi Nổi Là Gì?

Khái niệm kính hiển vi soi nổi

Kính hiển vi soi nổi là thiết bị quang học chuyên dùng để quan sát bề mặt vật thể dưới dạng ảnh nổi 3D.

Loại kính hiển vi này sử dụng hai đường quang học riêng biệt giúp mắt người cảm nhận được chiều sâu của mẫu vật.

Đặc điểm nổi bật:

• Hình ảnh nổi 3D
• Khoảng cách làm việc dài
• Độ sâu trường ảnh lớn
• Dễ thao tác trên mẫu vật

Kính hiển vi soi nổi thường được sử dụng trong:

• Sửa chữa Điện tử
• Cơ khí sửa chữa
• Chế tác trang sức
• Sinh học
• Kiểm tra linh kiện

Nguyên lý hoạt động của kính hiển vi soi nổi

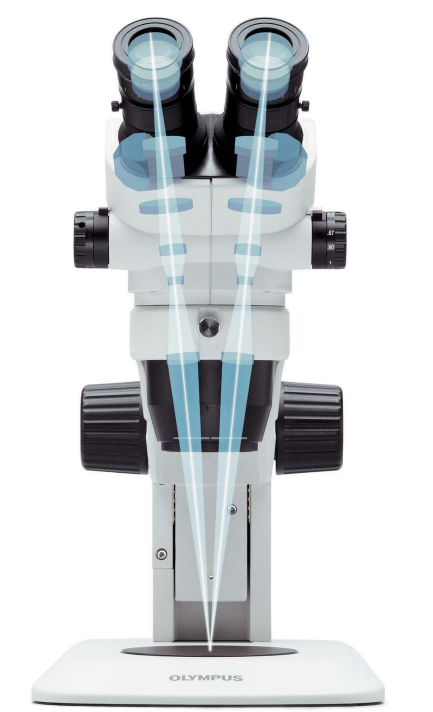

Kính hiển vi soi nổi hoạt động theo nguyên lý:

• Hai mắt nhận hai hình ảnh khác nhau
• Não bộ tổng hợp thành hình ảnh nổi 3D

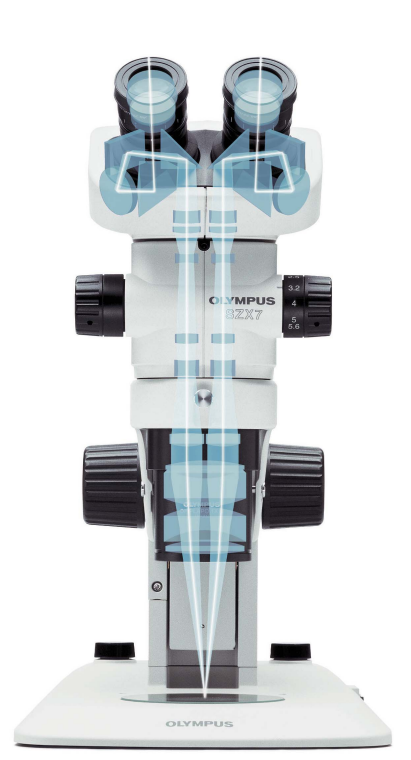

Ánh sáng phản xạ từ bề mặt mẫu vật đi qua:

1. Vật kính
2. Hệ zoom
3. Thị kính
4. Mắt người quan sát

Nhờ đó, người dùng có thể quan sát:

• Độ cao thấp
• Chi tiết bề mặt
• Cấu trúc không gian của vật thể

Cấu tạo của kính hiển vi soi nổi

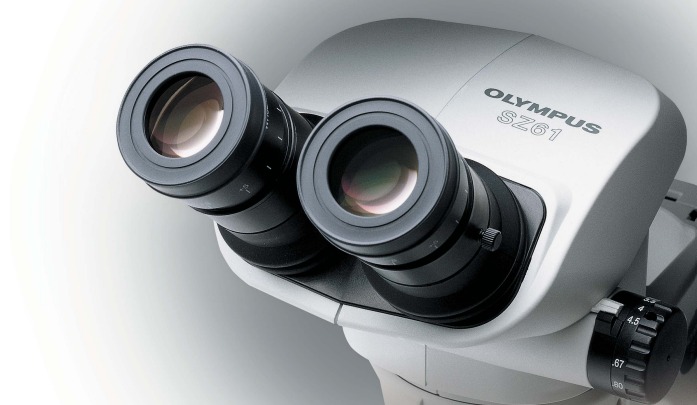

Thị kính

Thị kính thường có độ phóng đại:

• 10x
• 15x
• 20x

Đây là nơi người dùng quan sát hình ảnh cuối cùng.

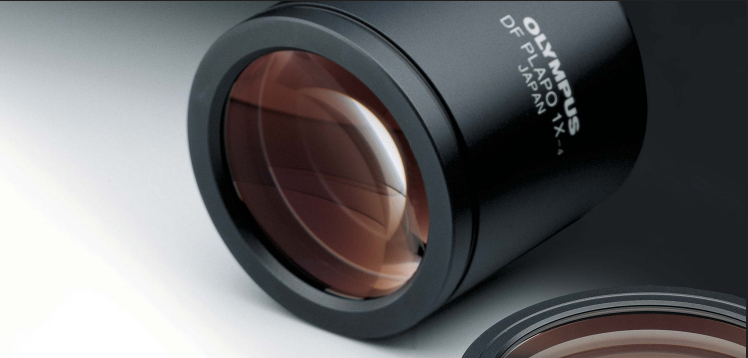

Vật kính soi nổi

Vật kính kính hiển vi của kính soi nổi có:

• Độ phóng đại thấp
• Khoảng cách làm việc lớn
• Độ sâu trường ảnh cao

Hệ thống zoom

Nhiều dòng kính hiển vi stereo sử dụng zoom liên tục:

• 0.7x – 4.5x
• 0.8x – 5x
• 1x – 6.3x

Giúp thay đổi độ phóng đại linh hoạt.

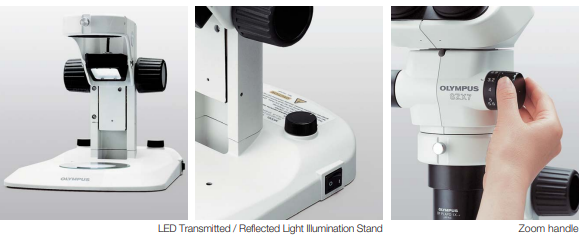

Hệ thống chiếu sáng

Kính hiển vi soi nổi thường dùng:

• Đèn LED
• Đèn vòng LED
• Đèn halogen phản xạ

Ánh sáng được chiếu trực tiếp lên bề mặt mẫu vật.

Kính Hiển Vi Kim Tương Là Gì?

Khái niệm kính hiển vi kim tương

Kính hiển vi kim tương là thiết bị chuyên dùng để quan sát cấu trúc kim loại và vật liệu dưới độ phóng đại cao.

Loại kính này thường được dùng trong:

• Luyện kim
• Phân tích vật liệu
• Kiểm tra bề mặt kim loại
• Nghiên cứu hợp kim
• Kiểm tra mối hàn

Khác với kính soi nổi, kính hiển vi kim tương tập trung vào việc phân tích vi cấu trúc của vật liệu.

Nguyên lý hoạt động của kính hiển vi kim tương

Kính hiển vi kim tương hoạt động dựa trên nguyên lý ánh sáng phản xạ.

Ánh sáng từ nguồn đèn đi qua:

1. Bộ lọc
2. Vật kính
3. Chiếu lên mẫu kim loại
4. Ánh sáng phản xạ quay lại vật kính
5. Hình ảnh được phóng đại qua thị kính

Do kim loại không cho ánh sáng truyền qua nên kính kim tương sử dụng hệ chiếu sáng phản xạ thay vì truyền qua như kính sinh học.

Cấu tạo của kính hiển vi kim tương

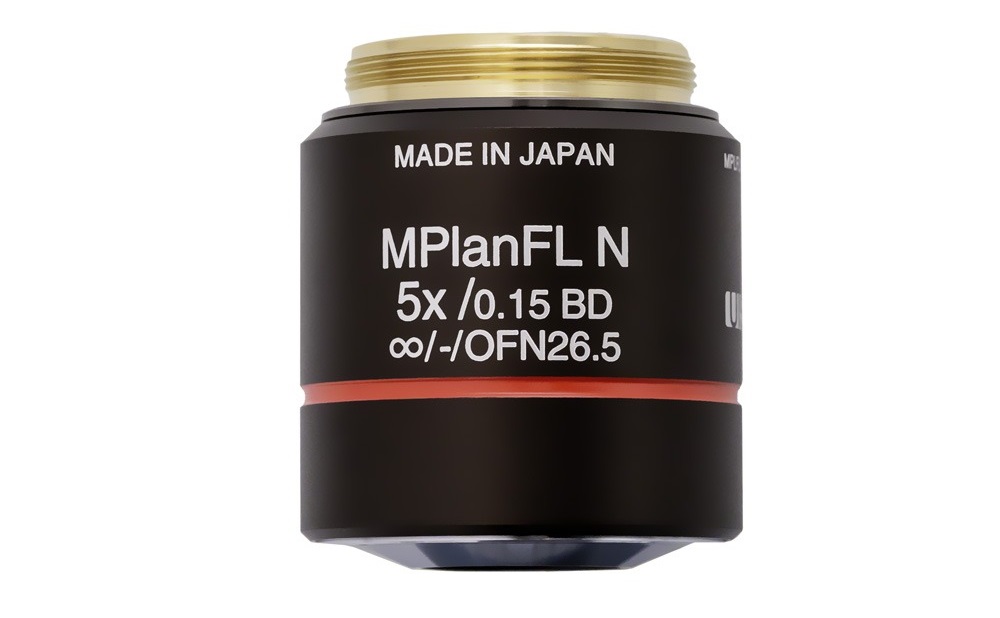

Hệ vật kính kim tương

Vật kính kim tương được thiết kế đặc biệt cho ánh sáng phản xạ.

Đặc điểm:

• Độ phân giải cao
• Chống quang sai
• Tối ưu cho bề mặt kim loại

Độ phóng đại phổ biến:

• 5x
• 10x
• 20x
• 50x
• 100x

Hệ chiếu sáng phản xạ

Đây là bộ phận quan trọng nhất của kính hiển vi kim tương.

Nguồn sáng thường là:

• LED cường độ cao
• Halogen
• Ánh sáng Koehler

Ánh sáng được phản chiếu trực tiếp từ bề mặt mẫu.

Bàn sa trượt cơ khí

Bàn mẫu giúp di chuyển vật thể chính xác theo trục:

• X
• Y

Điều này hỗ trợ phân tích vi cấu trúc kim loại hiệu quả hơn.

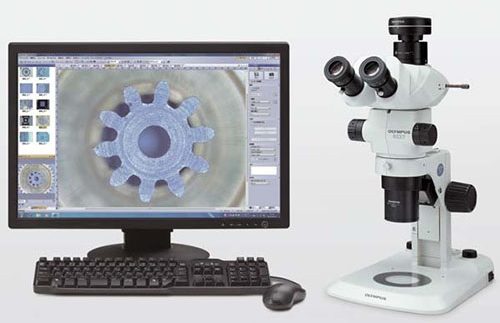

Camera kính hiển vi

Nhiều dòng kính kim tương tích hợp:

• Camera HDMI
• Camera USB
• Phần mềm đo lường

Phục vụ:

• Chụp ảnh cấu trúc hạt
• Đo kích thước
• Phân tích vật liệu

So Sánh Kính Hiển Vi Soi Nổi Và Kính Hiển Vi Kim Tương

So sánh nguyên lý hoạt động

Kính hiển vi soi nổi phù hợp với thao tác trực tiếp, còn kính kim tương phù hợp cho phân tích chuyên sâu.

So sánh cấu tạo

Cấu tạo kính soi nổi

Ưu tiên:

• Quan sát trực quan
• Khoảng cách thao tác lớn
• Độ linh hoạt cao

Thiết kế thường:

• Zoom stereo
• Chân boom
• Đèn vòng LED

Cấu tạo kính kim tương

Ưu tiên:

• Độ phân giải cao
• Phân tích vật liệu
• Độ tương phản tốt

Thiết kế thường:

• Hệ chiếu sáng phản xạ
• Vật kính plan
• Bàn sa cơ khí chính xác

So sánh độ phóng đại

Kính kim tương có độ phóng đại cao hơn rất nhiều.

So sánh hình ảnh quan sát

Kính hiển vi soi nổi

Cho hình ảnh:

• Nổi 3D
• Có chiều sâu
• Quan sát trực quan

Phù hợp cho:

• Hàn chip
• Sửa chữa điện tử
• Quan sát mẫu vật lớn

Kính hiển vi kim tương

Cho hình ảnh:

• Phẳng 2D
• Độ chi tiết cao
• Quan sát cấu trúc vi mô

Phù hợp cho:

• Kiểm tra cấu trúc hạt
• Phân tích kim loại
• Kiểm tra vật liệu

Ưu Điểm Và Nhược Điểm Của Kính Hiển Vi Soi Nổi

Ưu điểm

Hình ảnh nổi 3D

Người dùng dễ thao tác và xác định chiều sâu vật thể.

Khoảng cách làm việc lớn

Có thể:

• Hàn linh kiện
• Gắp mẫu
• Gia công cơ khí

Dễ sử dụng

Không yêu cầu tiêu bản quá phức tạp.

Nhược điểm

Độ phóng đại thấp

Không phù hợp cho:

• Quan sát tế bào
• Phân tích vi cấu trúc kim loại

Độ phân giải thấp hơn kính kim tương

Khó quan sát các chi tiết cực nhỏ.

Ưu Điểm Và Nhược Điểm Của Kính Hiển Vi Kim Tương

Ưu điểm

Độ phân giải cao

Quan sát được:

• Cấu trúc tinh thể
• Hạt kim loại
• Vết nứt vi mô

Phân tích vật liệu chính xác

Phục vụ:

• Nghiên cứu luyện kim
• Kiểm tra chất lượng
• Phân tích lỗi vật liệu

Tích hợp đo lường

Nhiều hệ thống hỗ trợ:

• Đo kích thước hạt
• Phân tích lớp phủ
• Đếm cấu trúc

Nhược điểm

Hình ảnh không nổi

Khó thao tác trực tiếp trên mẫu.

Khoảng cách làm việc ngắn

Không phù hợp cho sửa chữa hoặc thao tác cơ khí.

Ứng Dụng Của Kính Hiển Vi Soi Nổi

Trong điện tử

Ứng dụng phổ biến gồm:

• Hàn chip BGA
• Kiểm tra PCB
• Sửa điện thoại
• Gia công SMT

Trong cơ khí

Dùng để:

• Kiểm tra bề mặt
• Quan sát chi tiết máy
• Gia công chính xác

Trong sinh học

Quan sát:

• Côn trùng
• Thực vật
• Mẫu vật lớn

Trong trang sức

Kiểm tra:

• Đá quý
• Kim cương
• Vết nứt bề mặt

Ứng Dụng Của Kính Hiển Vi Kim Tương

Phân tích kim loại

Quan sát:

• Cấu trúc hạt
• Pha kim loại
• Vi nứt vật liệu

Kiểm tra mối hàn

Đánh giá:

• Độ bền mối hàn
• Rỗ khí
• Khuyết tật

Công nghiệp ô tô

Phân tích:

• Trục máy
• Bánh răng
• Hợp kim chịu nhiệt

Nghiên cứu vật liệu

Ứng dụng trong:

• Đại học
• Viện nghiên cứu
• Phòng lab vật liệu

Khi Nào Nên Chọn Kính Hiển Vi Soi Nổi?

Bạn nên chọn kính hiển vi soi nổi nếu cần:

• Hình ảnh nổi 3D
• Thao tác trực tiếp
• Quan sát linh kiện điện tử
• Khoảng cách làm việc lớn

Đây là lựa chọn lý tưởng cho:

• Kỹ thuật viên điện tử
• Thợ sửa chữa
• Ngành cơ khí
• Giáo dục

Khi Nào Nên Chọn Kính Hiển Vi Kim Tương?

Bạn nên chọn kính hiển vi kim tương nếu cần:

• Phân tích vật liệu
• Quan sát cấu trúc kim loại
• Độ phóng đại cao
• Độ phân giải lớn

Đây là thiết bị phù hợp cho:

• Nhà máy luyện kim
• Phòng QC
• Viện nghiên cứu
• Phòng thí nghiệm vật liệu

Xu Hướng Phát Triển Kính Hiển Vi Hiện Đại

Hiện nay, các dòng kính hiển vi công nghiệp đang phát triển theo hướng:

• Camera 4K
• AI phân tích hình ảnh
• Đo lường tự động
• Kết nối máy tính
• Điều khiển kỹ thuật số

Nhiều hệ thống hiện đại còn hỗ trợ:

• Lưu dữ liệu cloud
• Phân tích lỗi tự động
• Chia sẻ hình ảnh trực tuyến

Điều này giúp tăng hiệu quả kiểm tra và nghiên cứu trong công nghiệp hiện đại.

Kết Luận

Kính hiển vi soi nổi và kính hiển vi kim tương đều là những thiết bị quang học quan trọng trong công nghiệp và nghiên cứu vật liệu. Tuy nhiên, mỗi loại có cấu tạo, nguyên lý hoạt động và mục đích sử dụng khác nhau.

Kính hiển vi soi nổi phù hợp với:

• Quan sát bề mặt
• Hình ảnh 3D
• Thao tác trực tiếp

Trong khi đó, kính hiển vi kim tương chuyên dùng cho:

• Phân tích vi cấu trúc
• Kiểm tra kim loại
• Nghiên cứu vật liệu chuyên sâu

Việc lựa chọn đúng loại kính hiển vi sẽ giúp tối ưu hiệu quả công việc, nâng cao chất lượng kiểm tra và tiết kiệm chi phí đầu tư lâu dài.
