So sánh camera CMOS và CCD là chủ đề được rất nhiều người quan tâm khi lựa chọn camera cho kính hiển vi, hệ thống máy ảnh (Machine Vision), phòng thí nghiệm hay dây chuyền kiểm tra chất lượng sản phẩm. Hai loại cảm biến này đều có nhiệm vụ chuyển đổi ánh sáng thành tín hiệu điện, nhưng lại có sự khác biệt đáng kể về cấu tạo, nguyên lý hoạt động, chất lượng hình ảnh, tốc độ xử lý và chi phí.
Nếu trước đây CCD được xem là tiêu chuẩn vàng về chất lượng hình ảnh thì hiện nay CMOS đã có bước tiến vượt bậc nhờ công nghệ bán dẫn hiện đại. Vậy loại nào phù hợp với nhu cầu của bạn? Bài viết dưới đây sẽ so sánh camera CMOS và CCD một cách khách quan, chuyên sâu theo góc nhìn kỹ thuật và kinh nghiệm thực tế để giúp bạn đưa ra quyết định chính xác.
Camera CMOS là gì? Nguyên lý hoạt động và những ưu điểm nổi bật
CMOS (Complementary Metal Oxide Semiconductor) là loại cảm biến hình ảnh sử dụng transistor ngay tại từng điểm ảnh. Mỗi pixel có thể khuếch đại và xử lý tín hiệu độc lập trước khi truyền dữ liệu tới bộ xử lý.
Đặc điểm nổi bật:
- Tiêu thụ điện năng thấp.
- Đọc dữ liệu rất nhanh.
- Tích hợp nhiều chức năng trên cùng một chip.
- Giá thành ngày càng rẻ.
- Phù hợp camera tốc độ cao.
Ngày nay, hơn 90% camera kỹ thuật số, camera công nghiệp và camera kính hiển vi đều sử dụng cảm biến CMOS.

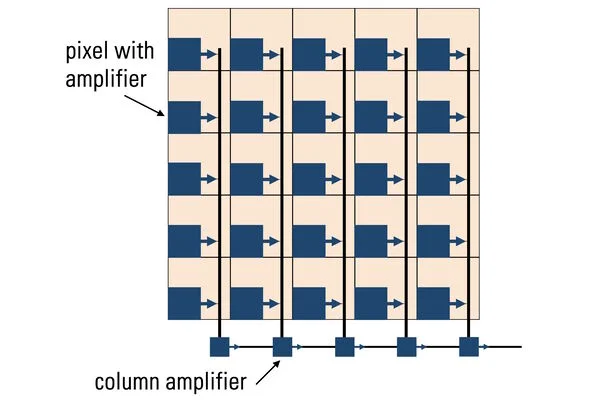

Ánh sáng chiếu vào cảm biến hình ảnh dưới dạng photon và tạo ra electron. Mỗi pixel có một bộ khuếch đại. Mỗi cột có thêm một bộ khuếch đại và bộ chuyển đổi tương tự-số (AD) (không hiển thị) để chuyển đổi điện áp thành tín hiệu hình ảnh số.
Một cảm biến hình ảnh kỹ thuật số hoàn chỉnh bao gồm hàng triệu điểm ảnh được sắp xếp theo một mảng hình học. Thông thường, số lượng điểm ảnh bị nhầm lẫn với “độ phân giải”. Điều đáng chú ý là không chỉ số lượng điểm ảnh mà cả kích thước của chúng mới quyết định độ phân giải của chip camera.
Nói chung, điểm ảnh nhỏ hơn sẽ cho độ phân giải cao hơn điểm ảnh lớn hơn. Cuối cùng, độ phân giải của một hệ thống kính hiển vi không chỉ phụ thuộc vào mảng cảm biến mà còn phụ thuộc vào toàn bộ hệ thống quang học, trong đó khẩu độ số (NA) của thấu kính chính là yếu tố chính quyết định độ phân giải.
Camera CCD là gì? Vì sao từng được xem là tiêu chuẩn vàng trong xử lý hình ảnh?
CCD (Charge Coupled Device) hoạt động theo cơ chế truyền điện tích từ pixel này sang pixel khác trước khi chuyển thành tín hiệu số.

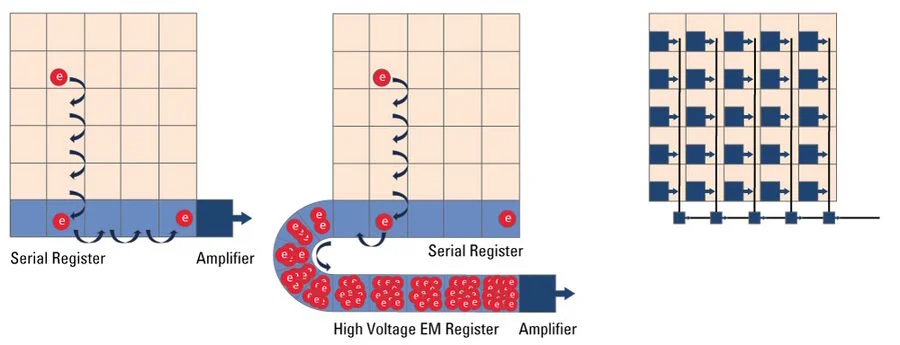

Ánh sáng đi vào (photon) chiếu vào cảm biến hình ảnh tạo ra các electron. Chúng được vận chuyển từng pixel một đến thanh ghi nối tiếp và chạy qua bộ khuếch đại. Thông thường, điện áp tạo ra được chuyển đổi bởi bộ chuyển đổi AD (không hiển thị) thành tín hiệu hình ảnh kỹ thuật số.
Ưu điểm:
- Độ nhiễu thấp.
- Hình ảnh rất đồng đều.
- Màu sắc chính xác.
- Độ nhạy sáng cao.
Nhược điểm:
- Giá thành cao.
- Tiêu thụ điện lớn.
- Tốc độ chụp thấp hơn CMOS.
- Kích thước mạch lớn.
So sánh camera CMOS và CCD dựa trên nguyên lý hoạt động của cảm biến
Mặc dù đều chuyển đổi ánh sáng thành tín hiệu điện nhưng cách xử lý hoàn toàn khác nhau.
CMOS xử lý dữ liệu như thế nào?
Mỗi pixel có transistor riêng.
Điều này giúp:
- Xử lý song song
- Đọc dữ liệu cực nhanh
- Giảm độ trễ
- Phù hợp AI Vision
CCD xử lý tín hiệu ra sao?
CCD truyền điện tích tuần tự.
Ưu điểm:
- Tín hiệu đồng đều
- Ít sai lệch giữa các pixel
Nhược điểm:
- Tốc độ chậm hơn
- Tiêu hao điện lớn

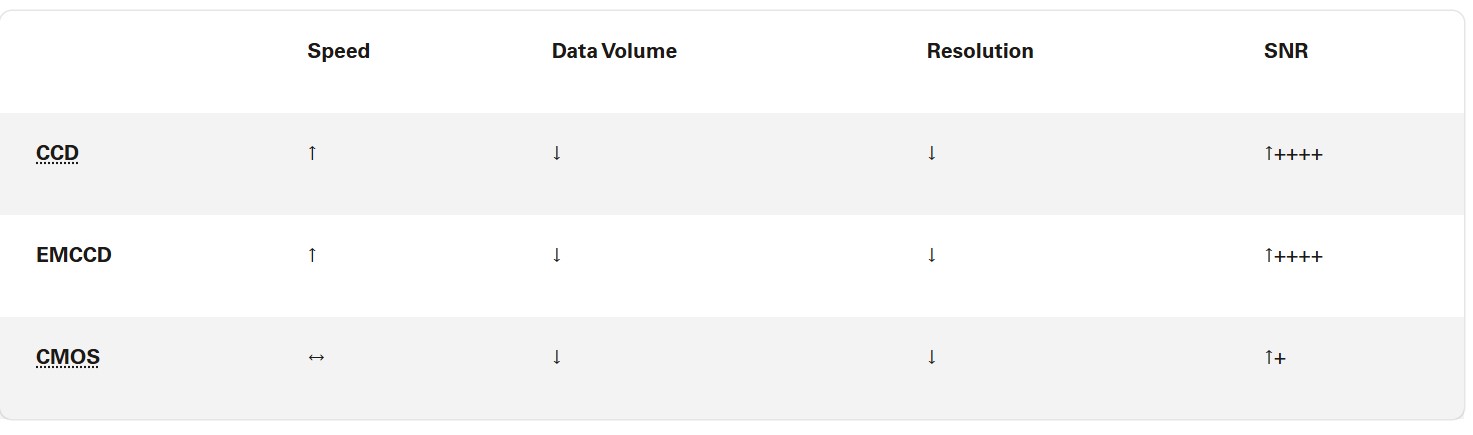

So sánh camera CMOS và CCD chi tiết theo từng tiêu chí quan trọng
| Tiêu chí | CMOS | CCD |
|---|---|---|
| Chất lượng ảnh | Rất tốt | Xuất sắc |
| Độ nhiễu | Thấp | Rất thấp |
| Tốc độ | Rất nhanh | Chậm hơn |
| FPS | Cao | Trung bình |
| Độ nhạy sáng | Cao | Rất cao |
| Dynamic Range | Cao | Cao |
| Rolling Shutter | Có thể có | Không |
| Global Shutter | Có | Có |
| Tiêu thụ điện | Thấp | Cao |
| Giá thành | Thấp | Cao |
| Tuổi thọ | Cao | Cao |
| Khả năng tích hợp AI | Rất tốt | Hạn chế |
Chất lượng hình ảnh giữa camera CMOS và CCD khác nhau như thế nào trong thực tế?

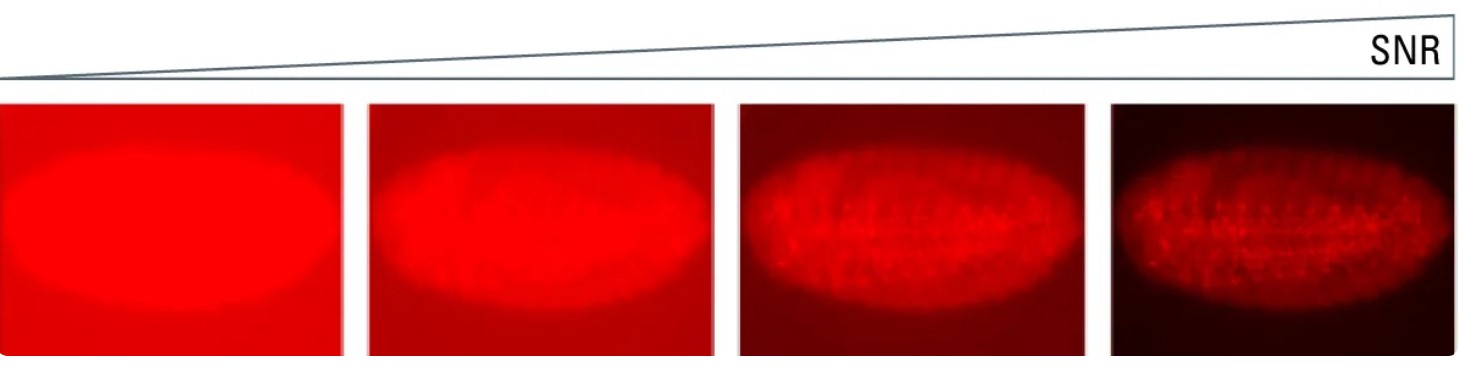

Những năm trước, CCD tạo ra hình ảnh sạch hơn nhờ mức nhiễu thấp. Tuy nhiên, CMOS hiện đại đã cải thiện đáng kể nhờ công nghệ Backside Illumination (BSI), Stacked CMOS và Global Shutter.
Trong nhiều ứng dụng kính hiển vi, sự khác biệt về chất lượng ảnh giữa CMOS và CCD gần như không còn đáng kể nếu sử dụng cảm biến CMOS thế hệ mới.

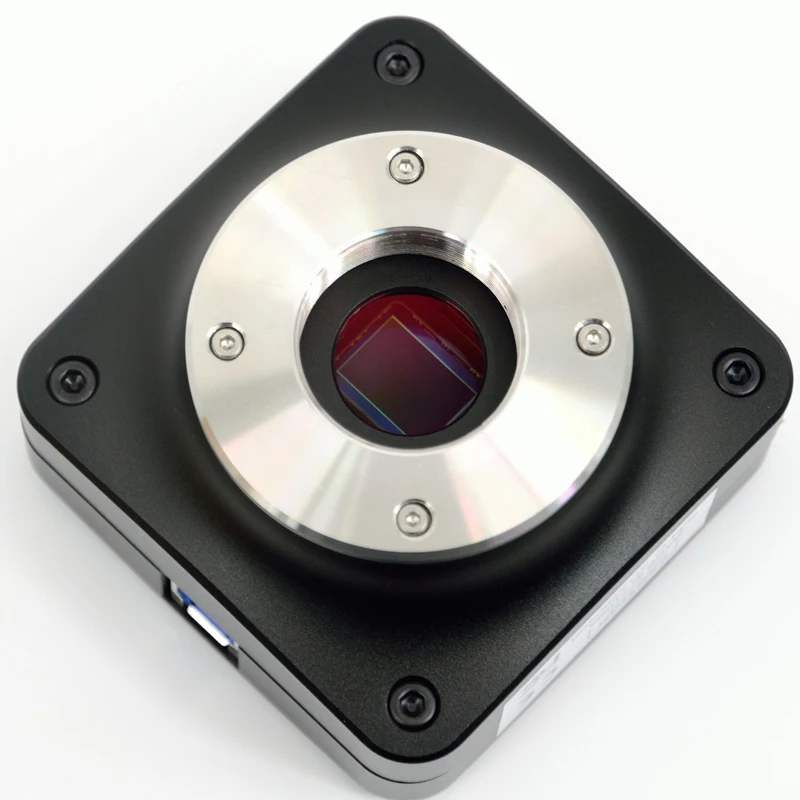

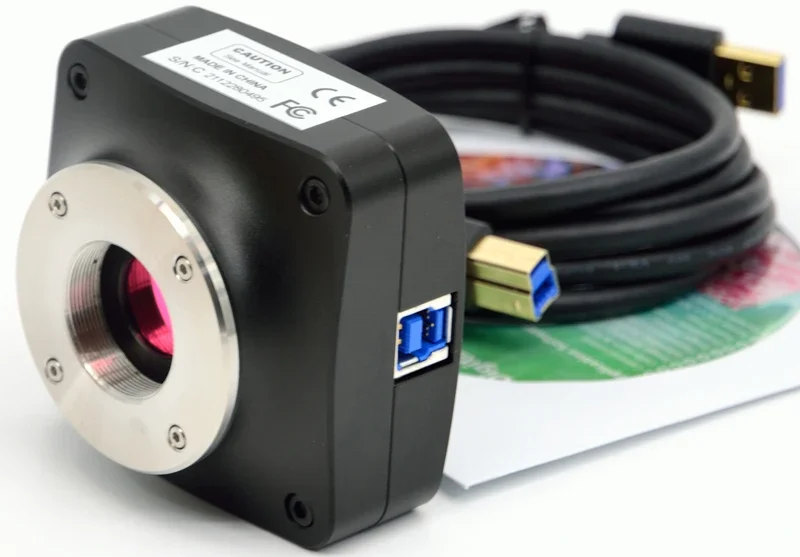

Vì sao camera CMOS đang dần thay thế CCD trong kính hiển vi
CMOS mang lại nhiều lợi ích:
- Tốc độ truyền hình ảnh cao.
- Hỗ trợ độ phân giải lớn.
- Tiết kiệm điện năng.
- Giá thành hợp lý.
- Hỗ trợ AI và Deep Learning.
- Phù hợp truyền dữ liệu qua USB 3.0, GigE và HDMI.
Nhờ những ưu điểm này, CMOS trở thành lựa chọn phổ biến trong camera kính hiển vi hiện đại.
Những ứng dụng phù hợp nhất của camera CMOS
- Camera kính hiển vi sinh học.
- Camera soi nổi.
- Camera sửa chữa điện thoại.
- Camera HDMI.
- Camera USB.
- Machine Vision.
- Robot công nghiệp.
- Camera AI.
- Camera kiểm tra lỗi sản phẩm.
Khi nào camera CCD vẫn là lựa chọn tối ưu?
Dù CMOS phát triển mạnh, CCD vẫn phù hợp trong một số lĩnh vực:
- Thiên văn học.

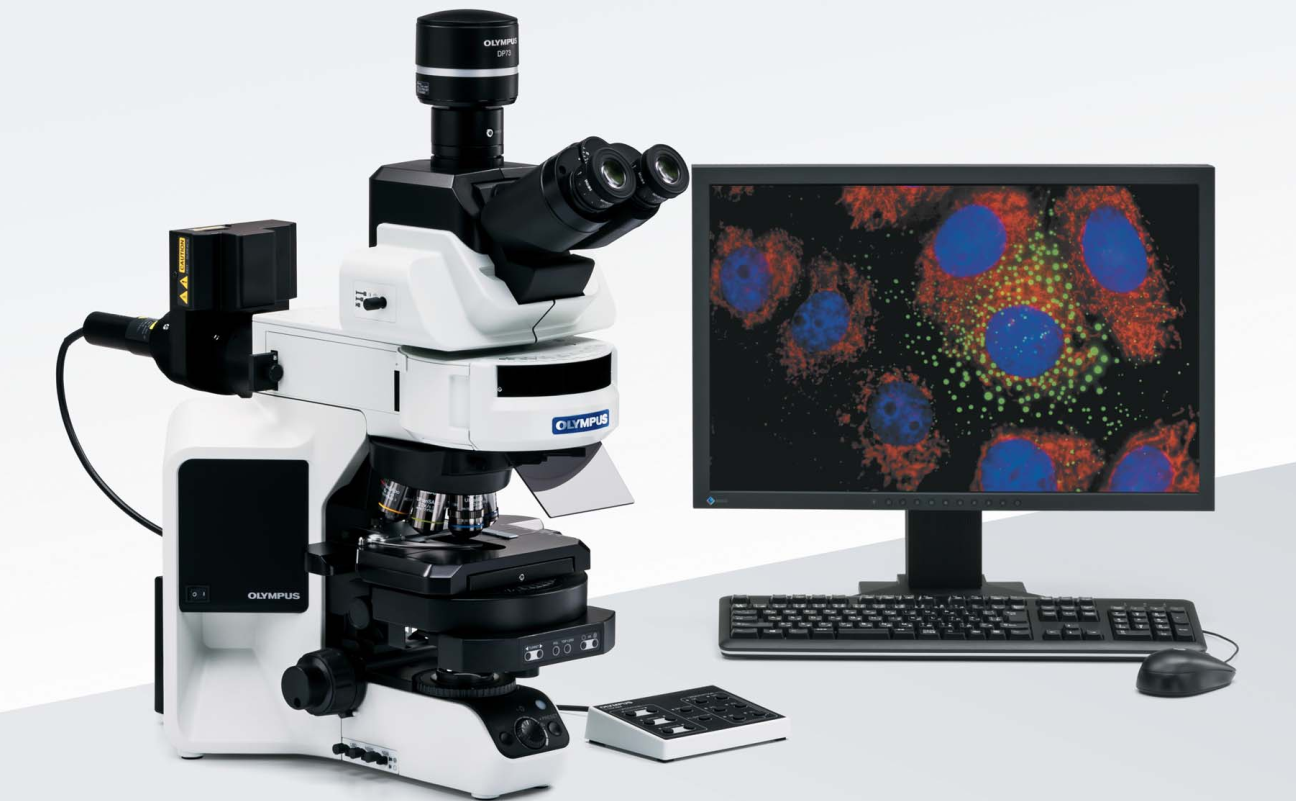

- Kính hiển vi huỳnh quang.
- Quan sát ánh sáng cực yếu.
- Thiết bị khoa học yêu cầu độ nhiễu cực thấp.
- Một số hệ thống phân tích hình ảnh chuyên dụng.
Góc nhìn EEAT: Chuyên gia đánh giá camera CMOS và CCD
Qua quá trình triển khai camera cho nhiều hệ thống kính hiển vi trong phòng thí nghiệm, kiểm tra PCB điện tử và dây chuyền QC, chúng tôi nhận thấy CMOS hiện đại đáp ứng tốt hầu hết nhu cầu quan sát và phân tích. Trong khi đó, CCD vẫn có lợi thế ở các ứng dụng khoa học yêu cầu độ nhạy sáng cực cao và mức nhiễu thấp nhất. Việc lựa chọn không nên dựa vào quan niệm “CCD luôn tốt hơn”, mà cần căn cứ vào mục đích sử dụng, ngân sách và yêu cầu kỹ thuật cụ thể.
Câu hỏi thường gặp
Camera CMOS có thay thế hoàn toàn CCD không?
Trong phần lớn ứng dụng thương mại và công nghiệp, CMOS đã thay thế CCD. Tuy nhiên, CCD vẫn được sử dụng trong một số lĩnh vực khoa học chuyên sâu.
Camera CMOS có cho chất lượng hình ảnh kém hơn CCD?
Không còn đúng với các cảm biến CMOS thế hệ mới. Nhiều cảm biến CMOS hiện nay đạt chất lượng hình ảnh rất cao.
Camera nào phù hợp với kính hiển vi sinh học?
Đối với nhu cầu quan sát, giảng dạy và nghiên cứu thông thường, camera CMOS là lựa chọn tối ưu nhờ tốc độ nhanh, hình ảnh sắc nét và chi phí hợp lý.
Có nên mua camera CCD cũ?
Chỉ nên cân nhắc nếu ứng dụng của bạn thực sự cần độ nhạy sáng đặc biệt. Trong đa số trường hợp, camera CMOS mới sẽ mang lại hiệu quả đầu tư tốt hơn.
Kết luận
Qua bài viết so sánh camera CMOS và CCD, có thể thấy mỗi loại cảm biến đều có những ưu điểm riêng. CMOS nổi bật về tốc độ, khả năng tích hợp, chi phí và tính linh hoạt, trong khi CCD vẫn giữ lợi thế ở các ứng dụng khoa học yêu cầu độ nhiễu cực thấp và độ nhạy sáng cao. Đối với phần lớn người dùng kính hiển vi, camera CMOS hiện đại là lựa chọn cân bằng giữa hiệu năng và chi phí.
