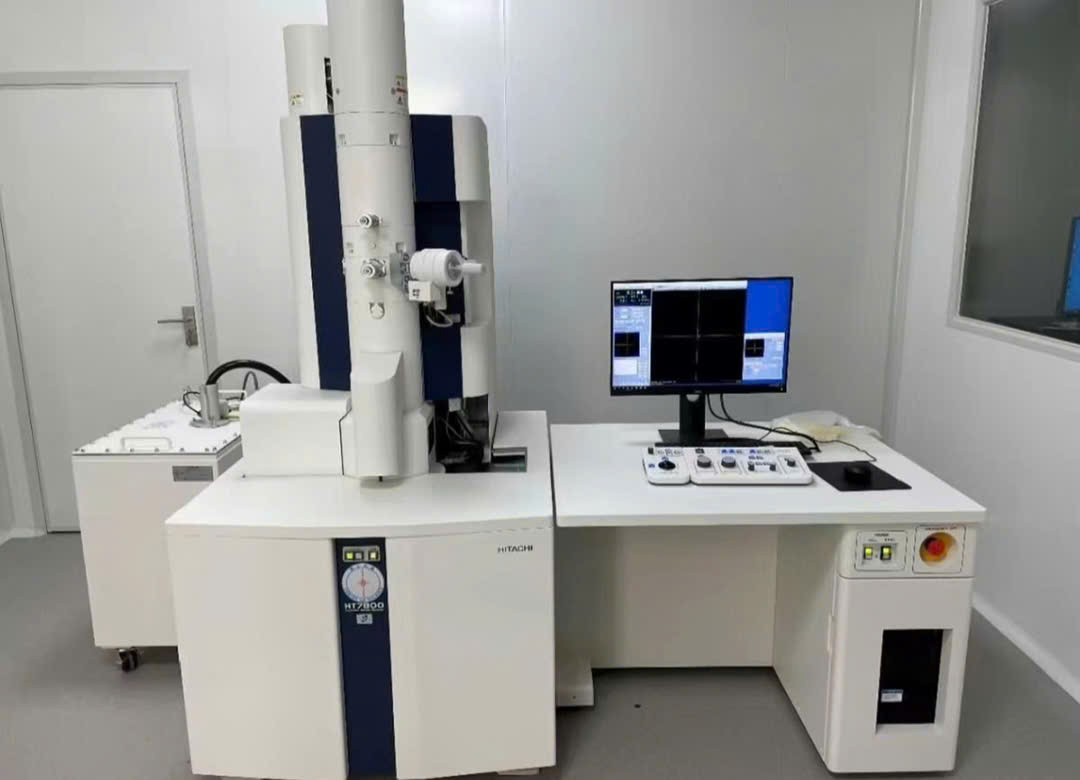

Kính hiển vi điện tử là gì? Trong kỷ nguyên công nghệ cao và khoa học vật liệu thế kỷ 21, việc thấu hiểu thế giới ở cấp độ nano là chìa khóa mở ra những phát minh vĩ đại. Nếu như kính hiển vi quang học truyền thống bị giới hạn bởi bước sóng ánh sáng, thì kính hiển vi điện tử xuất hiện như một cuộc cách mạng đột phá.

Vậy thiết bị này có cấu tạo như thế nào và tại sao nó lại có thể phóng đại vật thể lên tới hàng triệu lần?

Hãy cùng khám phá toàn bộ thông tin chuyên sâu từ lý thuyết đến ứng dụng thực tiễn của dòng thiết bị tối tân này trong bài viết dưới đây.

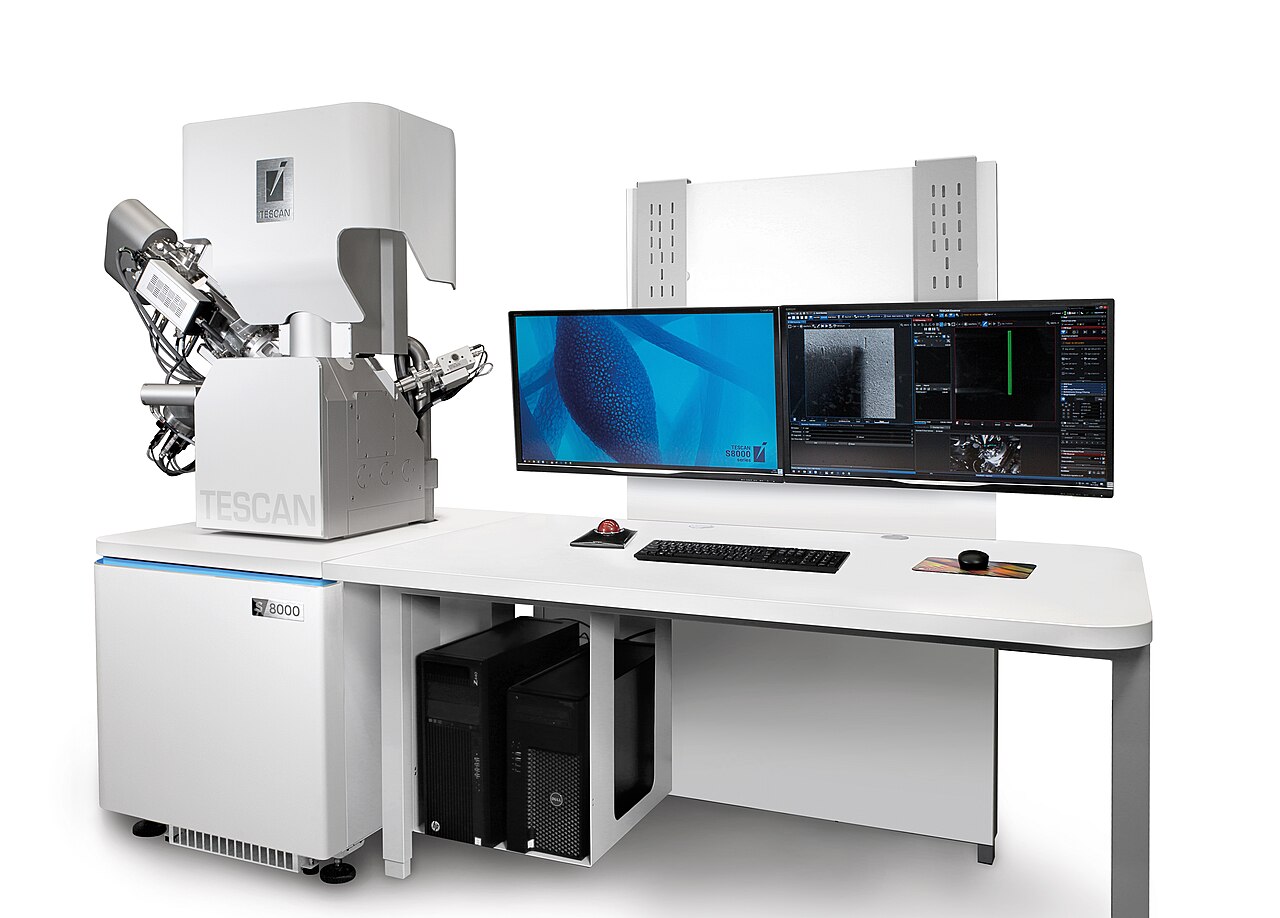

1. Kính hiển vi điện tử là gì?

Kính hiển vi điện tử (tiếng Anh là Electron Microscope, viết tắt là EM) là nhóm thiết bị quan sát cấu trúc vi mô và siêu vi mô của vật rắn hoặc các mẫu sinh học. Thay vì sử dụng ánh sáng khả kiến (ánh sáng nhìn thấy) và hệ thống thấu kính thủy tinh như kính hiển vi quang học, kính hiển vi điện tử hoạt động dựa trên nguyên lý sử dụng chùm electron (điện tử) được tăng tốc ở hiệu điện thế cao làm nguồn bức xạ chiếu sáng.

Do bước sóng của điện tử ngắn hơn bước sóng ánh sáng đến hàng chục ngàn lần, thiết bị này sở hữu độ phân giải siêu việt, cho phép con người quan sát được các cấu trúc siêu nhỏ ở cấp độ nguyên tử và phân tử – điều mà mắt thường hoặc kính hiển vi thông thường hoàn toàn bất lực.

Sự khác biệt cốt lõi về thông số kỹ thuật:

Kính hiển vi quang học: Độ phóng đại tối đa khoảng $2000\times$ , độ phân giải giới hạn ở mức 0.2 micromet

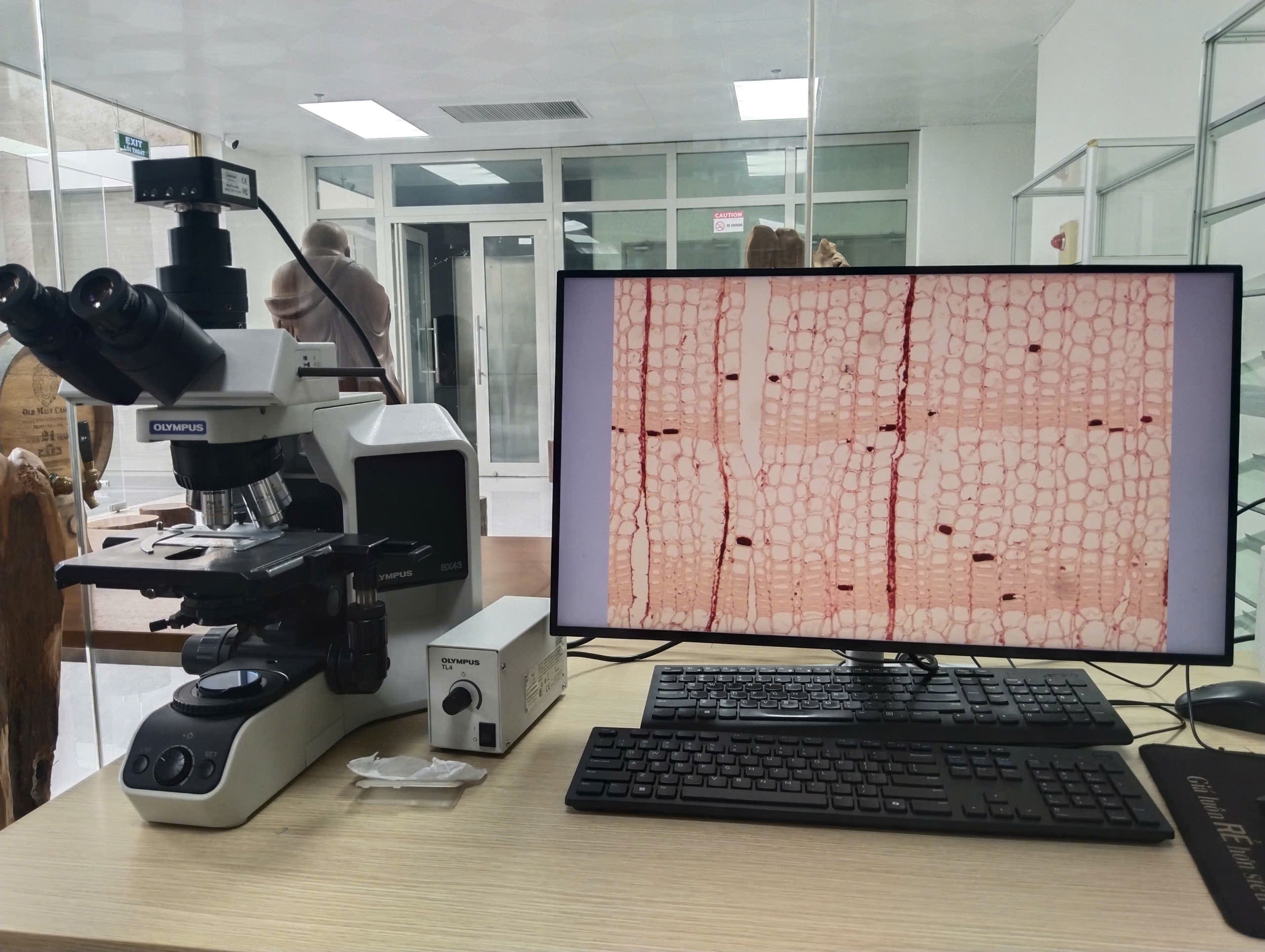

kính hiển vi quang học — Kính hiển vi quang học

Kính hiển vi điện tử: Độ phóng đại có thể đạt từ $100.000\times$ đến hơn $2.000.000\times$ , độ phân giải chạm mức kỷ lục từ 0.05 nanomet đến 0.1 nanomet.

2. Lịch sử hình thành và phát triển của công nghệ EM

Để hiểu rõ giá trị của công nghệ này, chúng ta cần nhìn lại cột mốc lịch sử phát triển của nó:

Năm 1931: Nhà vật lý người Đức Ernst Ruska cùng kỹ sư điện Max Knoll đã chế tạo thành công nguyên mẫu kính hiển vi điện tử đầu tiên. Mặc dù lúc đó độ phóng đại mới chỉ đạt $400\times$ (thấp hơn kính quang học thời bấy giờ), nhưng nó đã chứng minh tính đúng đắn của lý thuyết sóng điện tử.
Năm 1933: Ernst Ruska xây dựng một phiên bản EM cải tiến với độ phân giải vượt qua giới hạn của kính hiển vi quang học.
Năm 1986: Ernst Ruska vinh dự nhận giải Nobel Vật lý cho những đóng góp vĩ đại của mình trong việc khai sinh ra kính hiển vi điện tử.
Giai đoạn hiện nay: Thiết bị đã được tích hợp trí tuệ nhân tạo (AI), hệ thống cảm ứng kỹ thuật số và các buồng chân không siêu cao, trở thành cánh tay đắc lực trong các phòng thí nghiệm trọng điểm toàn cầu.

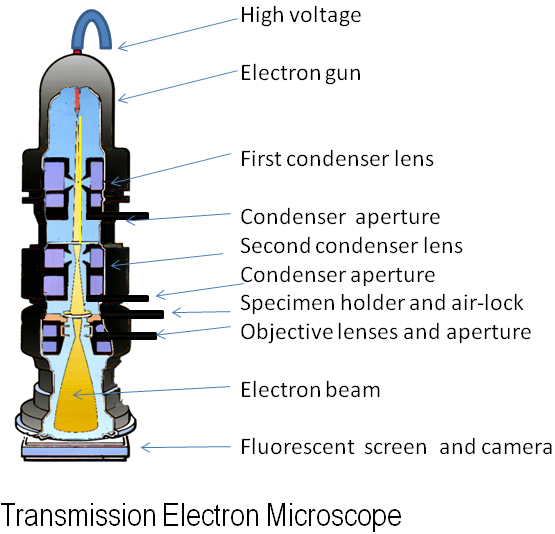

3. Cấu tạo chi tiết của kính hiển vi điện tử

So với các thiết bị đo đạc thông thường, kính hiển vi điện tử có cấu trúc vô cùng phức tạp và đòi hỏi kỹ thuật vận hành rất cao. Một hệ thống EM tiêu chuẩn bao gồm các bộ phận cốt lõi sau:

3.1. Súng phóng điện tử (Electron Gun)

Đây là nguồn cấp “ánh sáng” cho toàn bộ hệ thống. Súng phóng điện tử tạo ra các electron và gia tốc chúng bằng một hiệu điện thế rất cao (từ vài kV đến vài trăm kV). Có hai loại súng phổ biến:

Phát xạ nhiệt (Thermionic Emission): Sử dụng sợi đốt Tungsten (Volfram) hoặc tinh thể $\text{LaB}_6$ được nung nóng ở nhiệt độ cao để giải phóng electron.
Phát xạ trường (Field Emission Gun – FEG): Sử dụng điện trường cực mạnh để hút electron ra khỏi mũi nhọn kim loại. Loại này cho chùm điện tử có độ đơn sắc và độ chói cực cao, thường dùng trong các dòng kính cao cấp.

3.2. Hệ thống thấu kính từ trường (Electromagnetic Lenses)

Trong kính hiển vi điện tử, thấu kính thủy tinh hoàn toàn vô dụng vì electron không thể xuyên qua thủy tinh. Thay vào đó, người ta sử dụng các thấu kính điện từ.

Bằng cách thay đổi dòng điện chạy qua các cuộn dây đối xứng, người ta tạo ra từ trường để uốn cong, hội tụ hoặc phân kỳ quỹ đạo bay của chùm electron. Hệ thống này bao gồm:

Thấu kính hội tụ (Condenser Lens): Tập trung chùm electron từ súng phóng thành một chùm tia song song hoặc hội tụ nhỏ hẹp chiếu lên mẫu vật.
Vật kính (Objective Lens): Thấu kính quan trọng nhất, quyết định độ phân giải của hệ thống, có nhiệm vụ tạo ra ảnh trung gian đầu tiên của mẫu.
Thấu kính phóng đại (Projector Lens): Tiếp nhận hình ảnh trung gian và phóng đại nó lên nhiều lần trước khi truyền đến bộ phận hiển thị.

3.3. Hệ thống buồng chân không (Vacuum System)

Các electron rất nhẹ và dễ dàng va chạm với các phân tử không khí, dẫn đến hiện tượng tán xạ và làm mất năng lượng chùm tia. Do đó, toàn bộ trục dọc (thân kính) từ súng phóng đến buồng đặt mẫu và bộ phát hiện đều phải được duy trì trong môi trường chân không siêu cao ( $10^{-4}$ đến $10^{-7}\text{ Pa}$ ).

3.4. Bộ phận ghi nhận và hiển thị hình ảnh (Detectors & Imaging System)

Bao gồm các cảm biến kỹ thuật số tiên tiến như Camera CCD/CMOS, màn huỳnh quang hoặc các bộ phát hiện điện tử thứ cấp, điện tử tán xạ ngược. Tín hiệu thu được sẽ qua bộ xử lý thuật toán để dựng thành hình ảnh 2D hoặc 3D hiển thị trực tiếp trên màn hình máy tính của kỹ thuật viên.

4. Nguyên lý hoạt động tổng quát

Nguyên lý hoạt động của kính hiển vi điện tử dựa trên sự tương tác giữa chùm electron năng lượng cao và mẫu vật.

Súng phóng bắn ra chùm electron, dòng điện này được gia tốc và định hình qua các thấu kính hội tụ.
Chùm electron bắn phá trực tiếp vào bề mặt hoặc xuyên qua độ dày của mẫu vật (đã được xử lý siêu mỏng).
Khi va chạm, các hiện tượng vật lý xảy ra: sinh ra electron thứ cấp, electron tán xạ ngược, tia X đặc trưng hoặc điện tử truyền qua.
Các bộ dò (Detectors) thu nhận các tín hiệu này, mã hóa chúng thành tín hiệu điện tử và tái tạo lại hình ảnh của mẫu vật với độ tương phản dựa trên mật độ nguyên tử hoặc hình thái học bề mặt của khu vực được quét.

5. Phân loại các dòng kính hiển vi điện tử phổ biến hiện nay

Tùy thuộc vào cách thức tương tác của chùm electron với mẫu vật và mục đích nghiên cứu, kính hiển vi điện tử được chia thành 2 dòng chính và một số biến thể hiện đại:

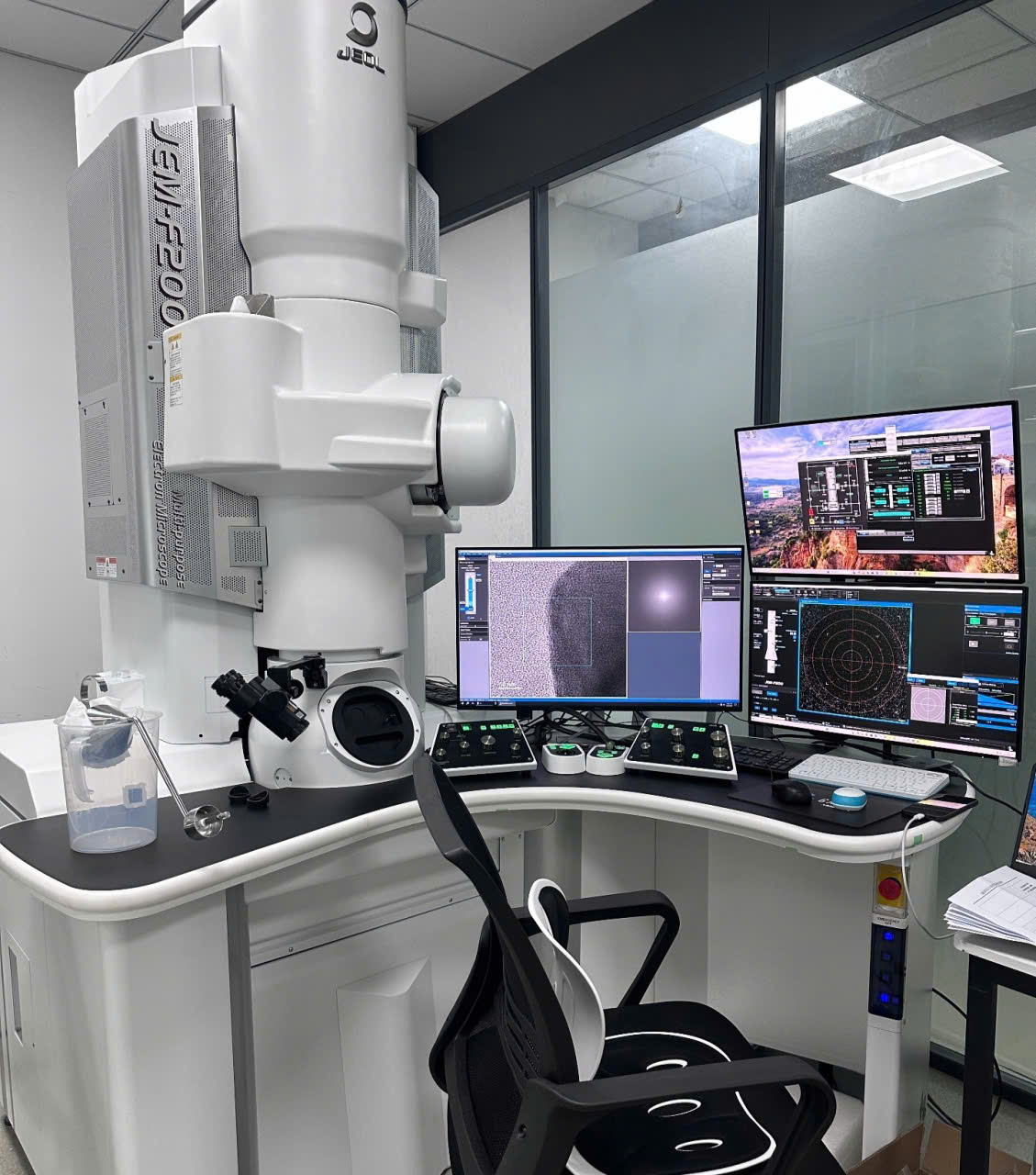

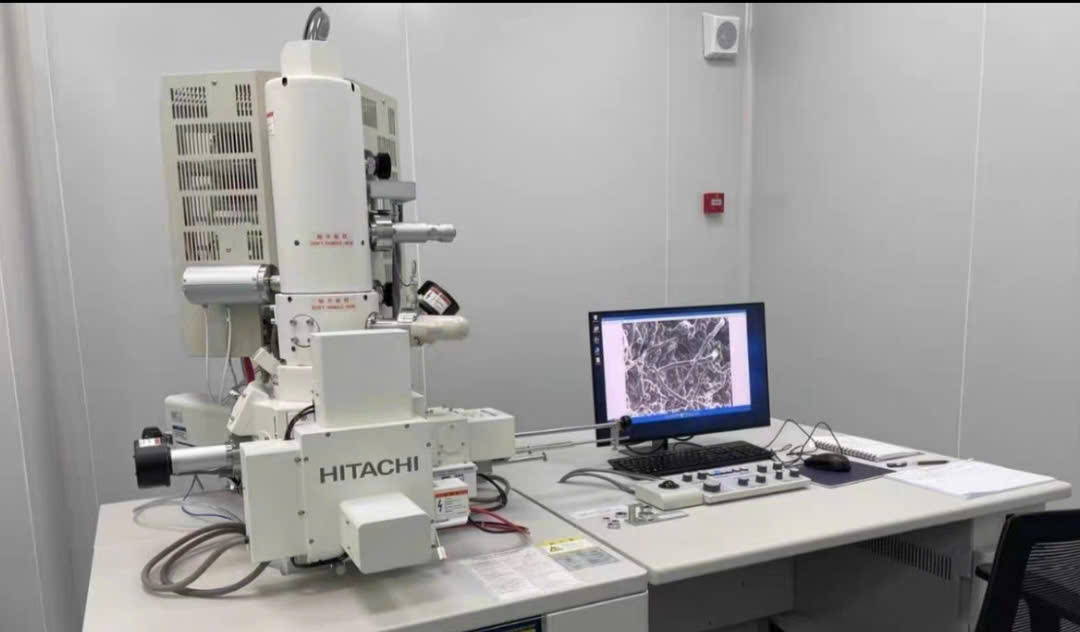

kính hiển vi điện tử trong nghiên cứu khoa học vật liệu — Kính hiển vi điện tử

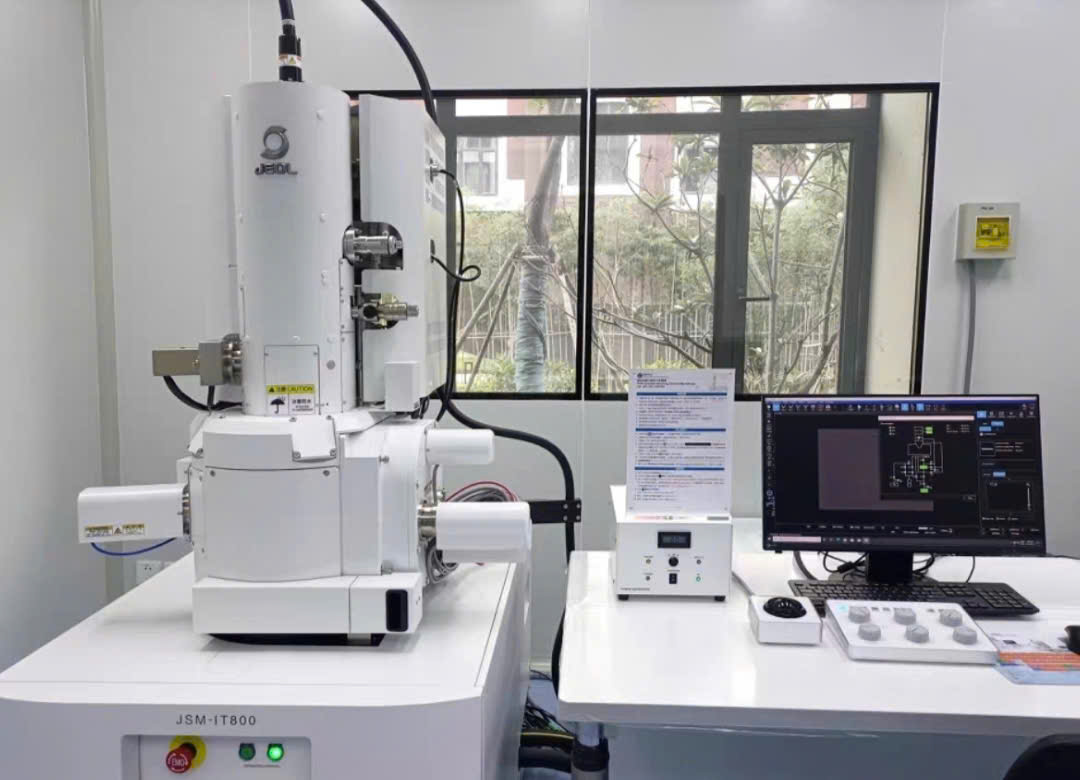

5.1. Kính hiển vi điện tử quét (SEM – Scanning Electron Microscope)

Nguyên lý: SEM hoạt động bằng cách quét một chùm electron hẹp tập trung lên trên bề mặt của mẫu vật. Khi chùm electron tương tác với bề mặt, nó kích thích và làm bật ra các electron thứ cấp (Secondary Electrons) và electron tán xạ ngược (Backscattered Electrons).
Đặc điểm ảnh: Ảnh thu được là ảnh 3D hiển thị chi tiết hình thái, cấu trúc bề mặt, độ gồ ghề của mẫu vật với chiều sâu trường ảnh rất lớn.
Ứng dụng: Thích hợp soi bề mặt linh kiện điện tử, cấu trúc sợi vật liệu, hình dáng vi khuẩn, côn trùng, và phân tích thành phần hóa học vùng bằng đầu dò EDS.

5.2. Kính hiển vi điện tử truyền qua (TEM – Transmission Electron Microscope)

Nguyên lý: Khác với SEM, chùm electron trong TEM sẽ đâm xuyên qua một mẫu vật có độ dày cực mỏng (thường nhỏ hơn 100 nm). Những vùng có mật độ nguyên tử cao hoặc dày hơn sẽ hấp thụ hoặc tán xạ electron nhiều hơn, tạo ra vùng tối trên ảnh. Ngược lại, vùng mỏng hoặc mật độ thấp sẽ cho electron đi qua nhiều hơn, tạo ra vùng sáng.
Đặc điểm ảnh: Ảnh thu được là ảnh 2D nhưng có độ phân giải siêu cao (đến cấp độ cấu trúc mạng tinh thể, nguyên tử).
Ứng dụng: Nghiên cứu cấu trúc bên trong tế bào, virus, các hạt nano kim loại, màng mỏng bán dẫn, lỗi khuyết tật trong tinh thể vật liệu.

5.3. Các biến thể công nghệ khác

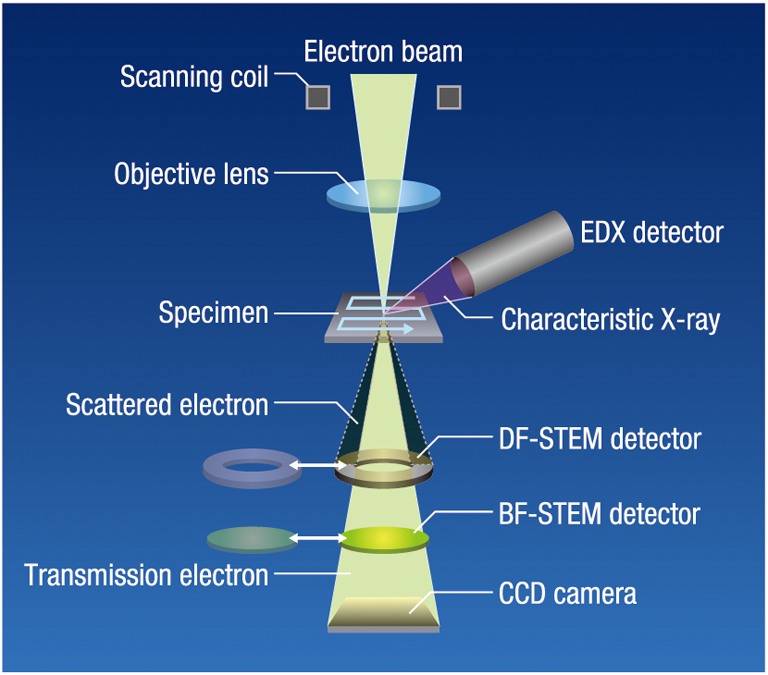

Kính truyền qua quét (STEM): Sự kết hợp hoàn hảo giữa SEM và TEM, cho phép quét chùm tia cực mảnh xuyên qua mẫu mỏng, tối ưu hóa độ phân giải ở mức cao nhất.
Kính quét môi trường (ESEM): Cho phép quan sát các mẫu vật ẩm ướt hoặc không cần phủ màng dẫn điện mà không làm hỏng mẫu – khắc phục nhược điểm của môi trường chân không tuyệt đối.
Kính hiển vi điện tử kỹ thuật số cầm tay: Phiên bản thu nhỏ, di động. Dù độ phóng đại chỉ đạt khoảng $50\times - 1600\times$ , kết nối qua cổng USB/Wifi với máy tính/điện thoại, dòng này cực kỳ phổ biến trong việc sửa chữa bo mạch điện tử, kiểm tra vải vóc, thẩm định đá quý hoặc soi da liễu.

6. So sánh kính hiển vi điện tử và kính hiển vi quang học

Tiêu chí so sánh	Kính hiển vi quang học	Kính hiển vi điện tử
Nguồn bức xạ chiếu sáng	Ánh sáng mặt trời hoặc đèn halogen/LED	Chùm tia electron (điện tử)
Hệ thống thấu kính	Thấu kính thủy tinh	Thấu kính điện từ
Độ phóng đại tối đa	Khoảng 50 lần $50\times - 2000\times$	Khoảng $10.000\times - 2.000.000\times$
Độ phân giải tối đa	$\approx 200\text{ nm}$	$\approx 0.05\text{ nm} - 0.2\text{ nm}$
Môi trường hoạt động	Không khí bình thường	Chân không siêu cao
Chuẩn bị mẫu	Đơn giản, có thể quan sát tế bào sống	Phức tạp (cắt siêu mỏng, sấy khô, phủ vàng/carbon)
Màu sắc hình ảnh	Ảnh màu tự nhiên của mẫu	Ảnh thang sắc xám (Trắng – Đen), màu sắc nếu có là màu giả do phần mềm xử lý
Chi phí đầu tư	Thấp đến trung bình	Rất cao (từ vài tỷ đến hàng chục tỷ đồng)

7. Ứng dụng thực tiễn của kính hiển vi điện tử trong đời sống và nghiên cứu

Kính hiển vi điện tử không còn là thiết bị nằm im trong phòng lý thuyết, nó đóng vai trò cốt lõi thúc đẩy sự phát triển của nhiều ngành công nghiệp đỉnh cao:

7.1. Trong Y học và Sinh học

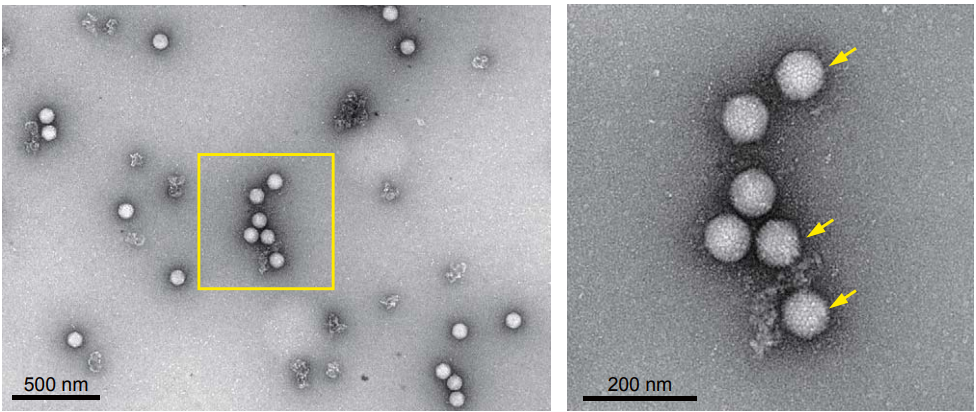

Mẫu vi rút chụp dưới kính hiển vi điển tử TEM

Nhờ có TEM và SEM, các nhà khoa học mới có thể nhìn rõ cấu trúc cấu tạo của các chủng virus (như SARS-CoV-2, HIV, cúm…), cấu trúc ADN, protein, màng tế bào. Điều này giúp đẩy nhanh tiến trình nghiên cứu vaccine, chẩn đoán các bệnh lý ung thư ở mức độ tổn thương tế bào sớm nhất và phát triển các liệu pháp sinh học phân tử.

7.2. Trong Công nghệ bán dẫn và Điện tử

Ngành công nghiệp vi mạch, sản xuất chip bán dẫn (CPU, GPU) đòi hỏi độ chính xác ở mức vài nanomet. SEM được sử dụng liên tục trong các dây chuyền sản xuất để kiểm tra lỗi các đường rãnh khắc quang học, phát hiện đứt gãy vi mạch và kiểm tra chất lượng mối hàn trên bo mạch.

7.3. Trong Khoa học vật liệu và Công nghiệp chế tạo

Thiết bị giúp nghiên cứu cấu trúc bề mặt của các loại vật liệu mới như Graphene, Ống nano carbon (CNTs), vật liệu composite siêu bền, hay các loại hợp kim siêu nhẹ dùng trong ngành hàng không vũ trụ. Khả năng phân tích định lượng nguyên tố (EDS) đi kèm giúp xác định chính xác thành phần tạp chất trong vật liệu.

7.4. Trong Hình sự và Pháp y

Phân tích vết súng đạn, sợi vải từ hiện trường vụ án, các mảnh kim loại siêu nhỏ bám trên quần áo nghi phạm. Kính hiển vi điện tử cung cấp các bằng chứng đanh thép mang tính khoa học không thể chối cãi trước tòa án.

8. Những lưu ý và hạn chế khi sử dụng kính hiển vi điện tử

Dù sở hữu sức mạnh vượt trội, công nghệ EM vẫn tồn tại một số rào cản lớn:

Không thể quan sát mẫu vật sống: Do điều kiện bắt buộc nằm trong buồng chân không và chịu sự bắn phá của chùm electron năng lượng cao, các tế bào sinh học sống sẽ bị tiêu diệt hoặc biến dạng lập tức. Mẫu vật sinh học đều phải trải qua quy trình cố định, khử nước và bao bọc rất nghiêm ngặt trước khi soi.
Quy trình chuẩn bị mẫu cực kỳ phức tạp: Đối với dòng TEM, mẫu vật phải được cắt bằng dao kim cương chuyên dụng đạt độ mỏng dưới 100 nm. Đối với các mẫu không dẫn điện (như polyme, sinh học) khi soi SEM, kỹ thuật viên phải phủ một lớp màng kim loại mỏng dẫn điện (vàng, bạch kim hoặc carbon) lên bề mặt để tránh hiện tượng tích điện làm nhòe ảnh.
Chi phí vận hành và bảo dưỡng đắt đỏ: Một hệ thống kính hiển vi điện tử có giá dao động từ vài trăm ngàn đến hàng triệu USD. Bên cạnh đó, phòng đặt kính phải đảm bảo chống rung động cơ học tuyệt đối, cách ly sóng điện từ và duy trì nhiệt độ, độ ẩm ổn định 24/7.Người vận hành phải là các chuyên gia, kỹ sư được đào tạo chuyên sâu bài bản.

9. Xu hướng phát triển của kính hiển vi điện tử trong tương lai

Bước sang nửa sau của thập niên 2020, xu hướng tích hợp công nghệ vào thiết bị thí nghiệm ngày càng rõ rệt:

Ứng dụng AI (Trí tuệ nhân tạo): AI hỗ trợ tự động lấy nét (Auto-focus), tự động nhận diện khuyết tật bề mặt và dựng hình ảnh 3D màu sắc một cách tự nhiên dựa trên cơ sở dữ liệu khổng lồ, giảm thiểu sai sót do con người.
Tối ưu hóa Cryo-EM (Kính hiển vi điện tử đông lạnh): Phương pháp đông lạnh nhanh mẫu sinh học giúp quan sát các phân tử sinh học ở trạng thái tự nhiên nhất mà không cần tinh thể hóa, mở ra kỷ nguyên mới cho ngành dược phẩm.

Kết luận

Kính hiển vi điện tử chính là chiếc “chìa khóa vàng” giúp nhân loại phá vỡ mọi giới hạn về thị giác, đưa chúng ta thâm nhập sâu vào thế giới vi mô bí ẩn.

Mặc dù có mức chi phí đắt đỏ và yêu cầu vận hành phức tạp, những giá trị mà thiết bị này mang lại cho khoa học vật liệu, y học, và công nghệ bán dẫn là không thể đong đếm.

Hy vọng bài viết tổng hợp chuyên sâu này đã cung cấp cho bạn cái nhìn toàn diện và chuẩn xác nhất về kính hiển vi điện tử.

Bạn có đang tìm hiểu sâu hơn về một dòng kính cụ thể nào như SEM hay TEM, hoặc cần tư vấn thêm về quy trình chuẩn bị mẫu cho một loại vật liệu cụ thể không?
