Kính hiển vi đảo ngược là gì?

Trong kỷ nguyên bùng nổ của công nghệ sinh học và ngành y học tái tạo, cùng sự phát triển vượt bậc của khoa học vật liệu tiên tiến, việc quan sát các thực thể ở cấp độ vi mô đòi hỏi những thiết bị có thiết kế cơ khí và quang học chuyên biệt. Đối với các kỹ thuật viên phòng thí nghiệm và kỹ sư luyện kim, câu hỏi “kính hiển vi đảo ngược là gì” không chỉ dừng lại ở một định nghĩa lý thuyết đơn thuần.

Nó chính là chìa khóa mở ra giải pháp quan sát mẫu vật từ phía dưới, giúp giải quyết triệt để bài toán không gian thao tác và hình thái học của những mẫu đặc thù. Bài viết này sẽ phân tích toàn diện từ cấu trúc cơ bản, cơ chế vận hành vật lý cho đến hai nhánh ứng dụng lớn nhất hiện nay.

Kính hiển vi đảo ngược là gì và bước ngoặt mang tính lịch sử của ngành quang học

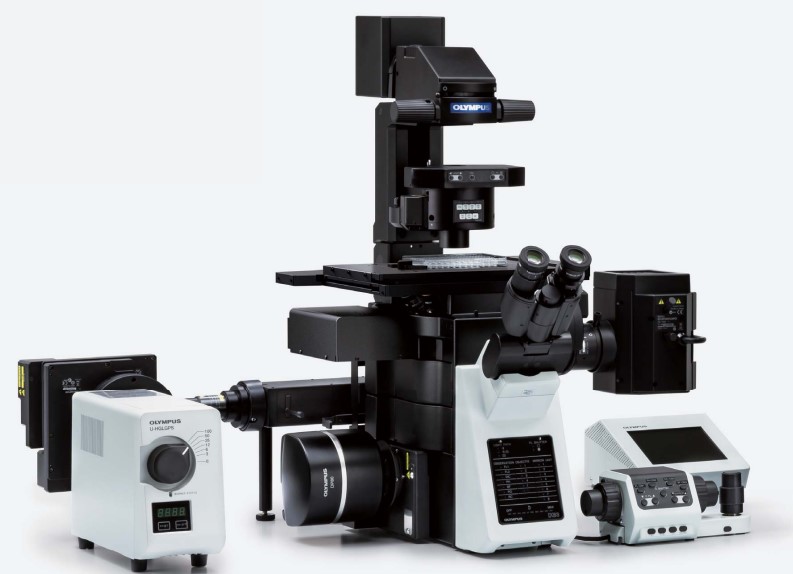

Để hiểu một cách thấu đáo kính hiển vi đảo ngược là gì (tên tiếng Anh là Inverted Microscope), chúng ta cần đặt nó trong hệ quy chiếu so sánh với dòng kính hiển vi quang học thẳng truyền thống (Upright Microscope). Bản chất của thiết bị này là một hệ thống kính quang học được “lộn ngược” cấu trúc vật lý một cách có chủ đích.

Được phát minh vào năm 1850 bởi John Lawrence Smith – một nhà hóa học và khoáng học người Mỹ, hệ thống kính đảo ngược ra đời nhằm giải quyết một bài toán hóc búa thời bấy giờ: Làm thế nào để quan sát các mẫu vật dạng lỏng hoặc các cấu trúc tinh thể lớn từ phía dưới mà không làm bẩn hay hư hỏng các thấu kính đắt tiền do sự bốc hơi hoặc tiếp xúc trực tiếp.

Trải qua hơn một thế kỷ tiến hóa, thiết bị này đã chia tách thành hai trường phái ứng dụng rõ rệt:

• Dòng kính hiển vi sinh học đảo ngược: Chuyên dùng soi tế bào sống, vi sinh vật trong môi trường lỏng.

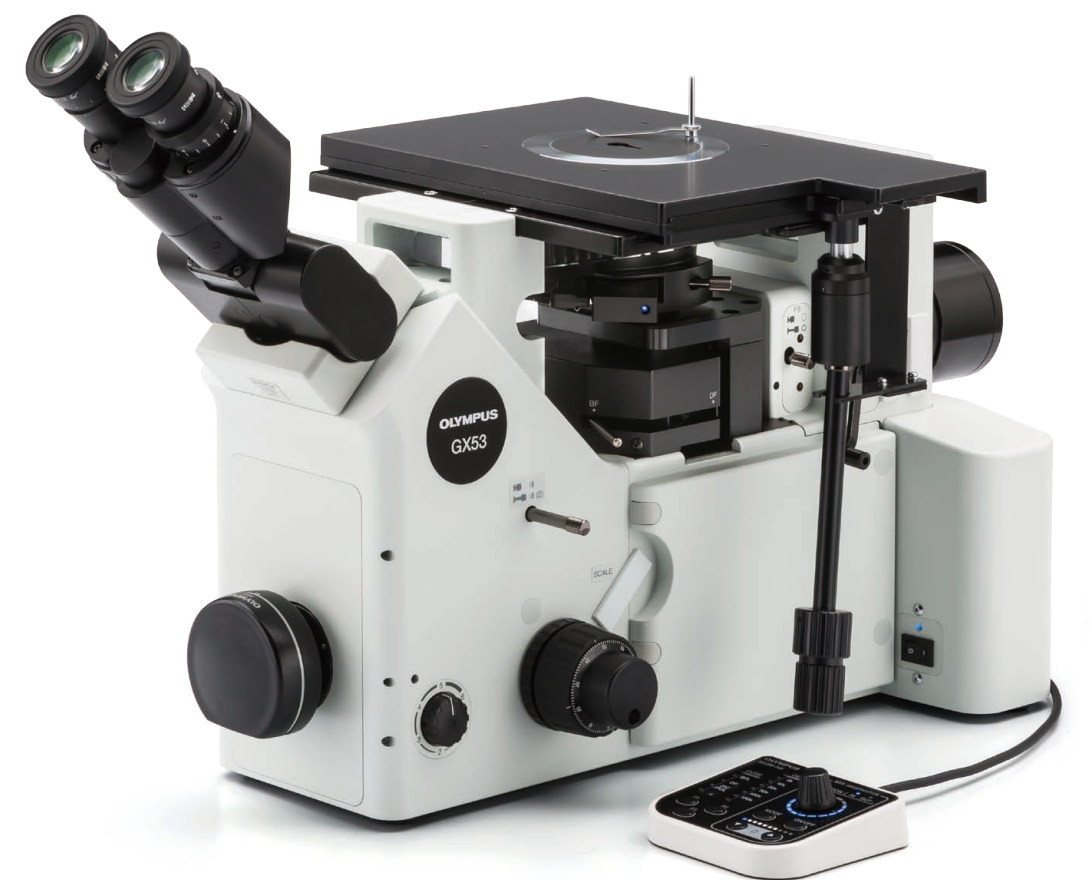

• Dòng kính hiển vi đảo ngược kim tương (Inverted Metallurgical Microscope): Chuyên dùng phân tích cấu trúc polymer, gốm sứ, bề mặt kim loại và hợp kim rắn.

Kiến trúc quang học và cấu tạo kính hiển vi đảo ngược thế hệ mới

Điểm khác biệt cốt lõi tạo nên định nghĩa kính hiển vi đảo ngược là gì nằm ở sự đảo ngược vị trí giữa nguồn sáng và vật kính. Cụ thể, kiến trúc của hệ thống bao gồm các thành phần chính sau:

1. Nguồn chiếu sáng bên trên (Ánh sáng truyền qua hoặc phản xạ)

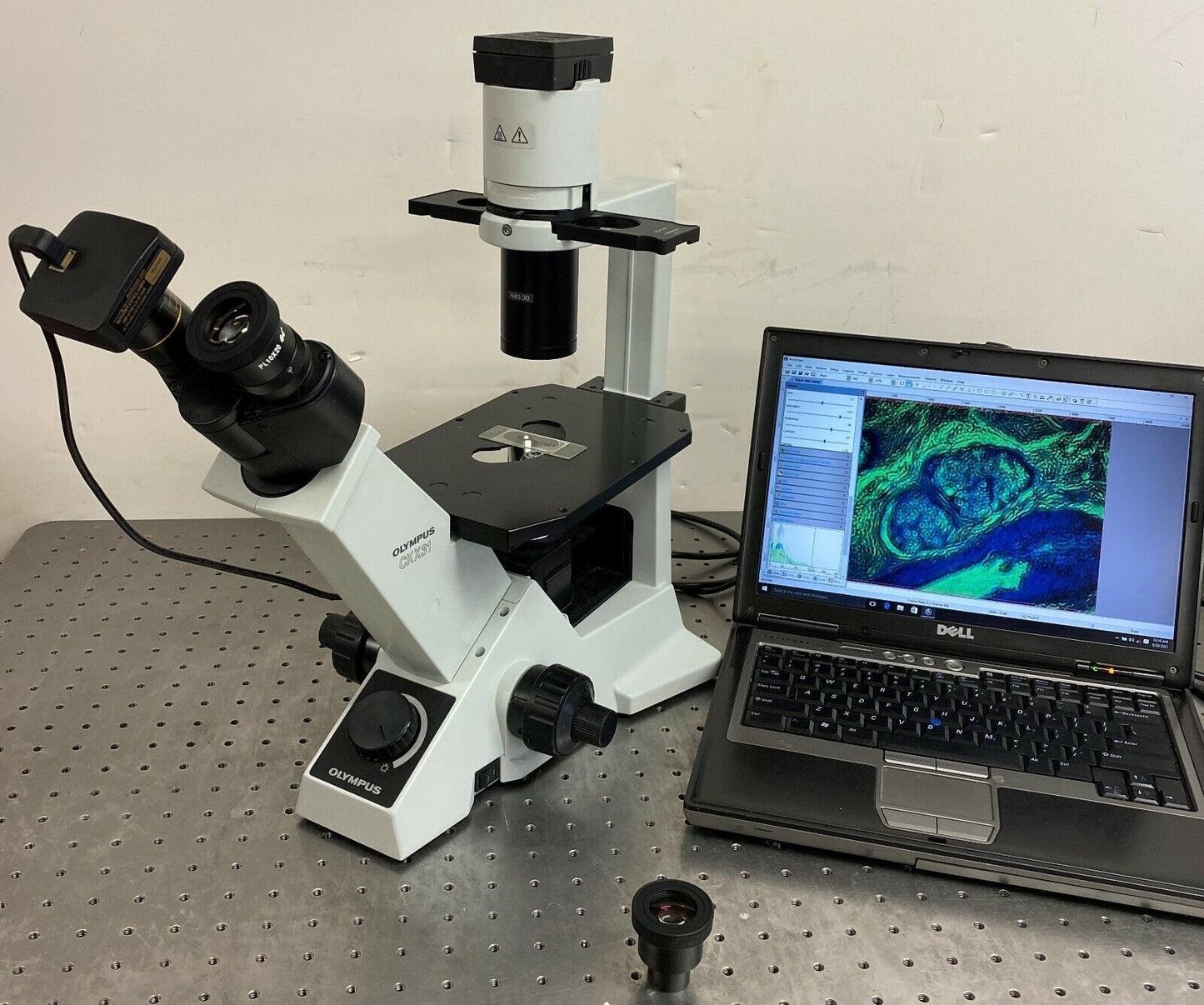

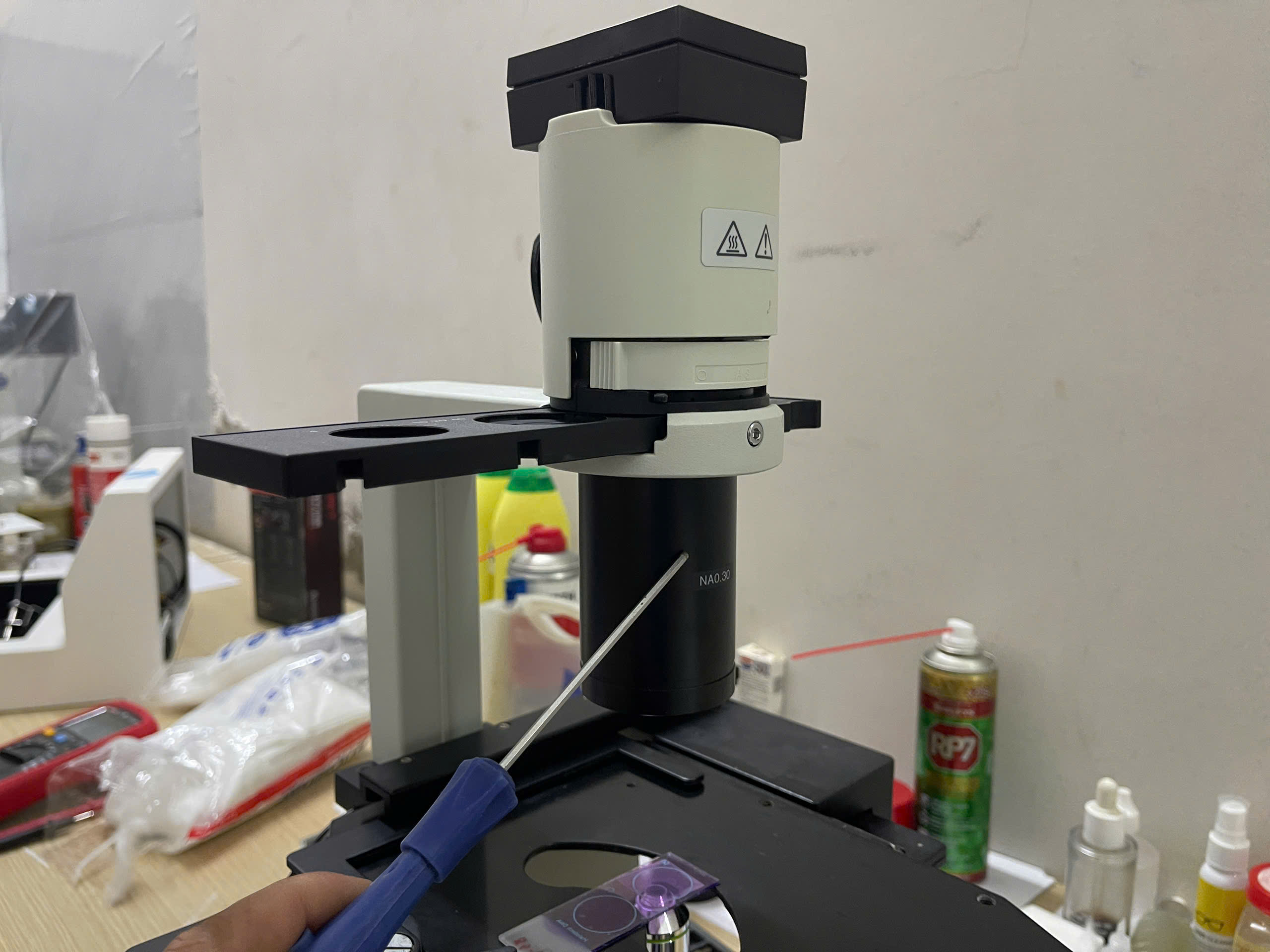

• Đối với dòng sinh học: Nguồn sáng và bộ tụ quang (Condenser) được đặt hoàn toàn phía trên bàn để mẫu, chiếu luồng ánh sáng xuyên từ trên xuống xuyên qua mẫu vật.

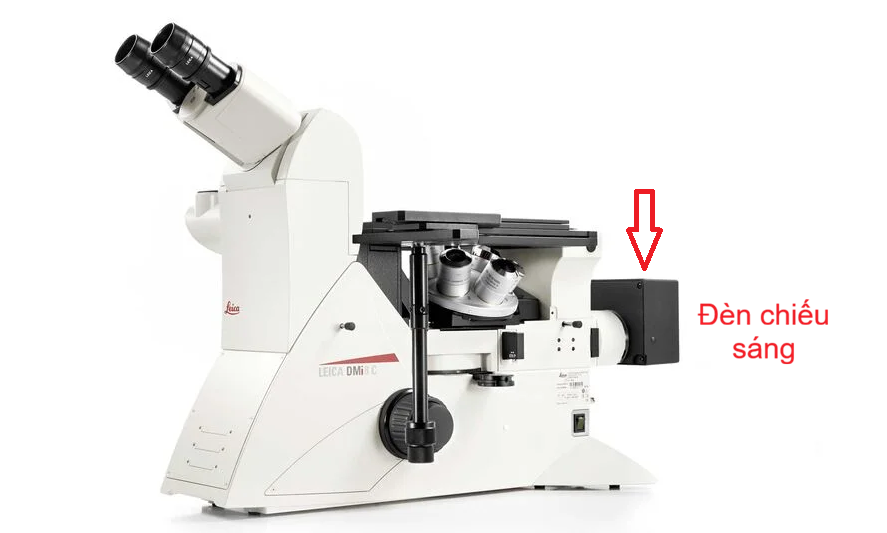

• Đối với dòng kính hiển vi đảo ngược kim tương: Nguồn sáng (thường là đèn halogen hoặc LED công suất cao) được tích hợp trong thân kính, sử dụng nguyên lý ánh sáng phản xạ (Reflected Light). Ánh sáng đi từ dưới lên, đập vào bề mặt phẳng của mẫu kim loại và phản xạ ngược lại vào vật kính.

2. Hệ thống vật kính

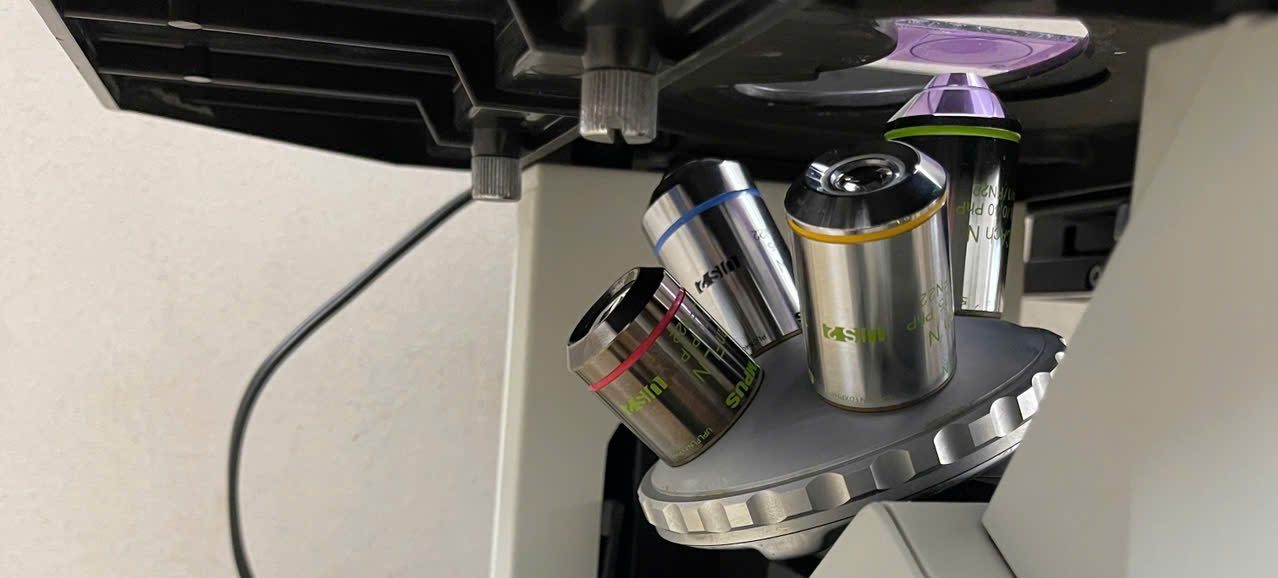

Các vật kính (Objectives) được lắp trên một mâm xoay đặt ở phía dưới bàn để mẫu, hướng thẳng đứng lên trên. Do đặc thù phải quan sát xuyên qua đáy dụng cụ chứa (đối với sinh học) hoặc tiếp cận bề mặt mài nhẵn của phôi kim loại nặng, các vật kính này được thiết kế với khoảng cách làm việc lớn (Long Working Distance – LWD) hoặc có thấu kính hiệu chuẩn độ dày tấm kính.

3. Bàn để mẫu cố định không gian mở

Bàn để mẫu (Stage) của kính hiển vi đảo ngược thường được thiết kế cố định về chiều dọc và sở hữu không gian bề mặt rất lớn. Thiết kế này cho phép bạn đặt những chai nuôi cấy mô cỡ lớn hoặc những khối kim loại, linh kiện điện tử nặng, cồng kềnh lên bàn mẫu mà không sợ va đập hay giới hạn không gian như kính hiển vi thẳng.

Nguyên lý kính hiển vi đảo ngược vận hành trong môi trường thực nghiệm

Hiểu được nguyên lý kính hiển vi đảo ngược hoạt động như thế nào phụ thuộc vào bản chất vật lý của mẫu vật mà bạn đang phân tích:

• Cơ chế ánh sáng truyền qua (Dòng Sinh học): Ánh sáng phát ra từ nguồn sáng trên cao $\to$ đi qua thấu kính tụ quang $\to$ xuyên qua mẫu vật lỏng $\to$ lọt vào vật kính đặt ngay phía dưới $\to$ truyền qua hệ thống lăng kính bẻ góc đến thị kính hoặc cảm biến camera.

• Cơ chế ánh sáng phản xạ (Dòng Kim tương): Ánh sáng phát ra từ nguồn bên trong thân máy $\to$ đi qua hệ thống phân cực/trường sáng/trường tối $\to$ đi thẳng lên từ dưới qua vật kính $\to$ đập vào bề mặt phẳng đã được mài bóng của mẫu vật $\to$ dội ngược lại xuyên qua chính vật kính đó để thu nhận hình ảnh vi cấu trúc cấu tạo.

Sự khác biệt giữa kính hiển vi đảo ngược sinh học và kính hiển vi đảo ngược kim tương

Để giúp các phòng thí nghiệm và phòng QC nhà máy có góc nhìn rõ ràng trước khi đầu tư trang thiết bị, bảng so sánh dưới đây làm rõ hai nhánh thực thể thuộc hệ sinh thái kính hiển vi soi ngược:

Ứng dụng kính hiển vi đảo ngược trong các lĩnh vực công nghệ cao

Nhờ những ưu điểm vượt trội mang tính kiến trúc, các ứng dụng kính hiển vi đảo ngược ngày càng mở rộng và trở thành xương sống của nhiều ngành khoa học mũi nhọn:

1. Giám sát liên tục quá trình nuôi cấy tế bào sống (Y sinh)

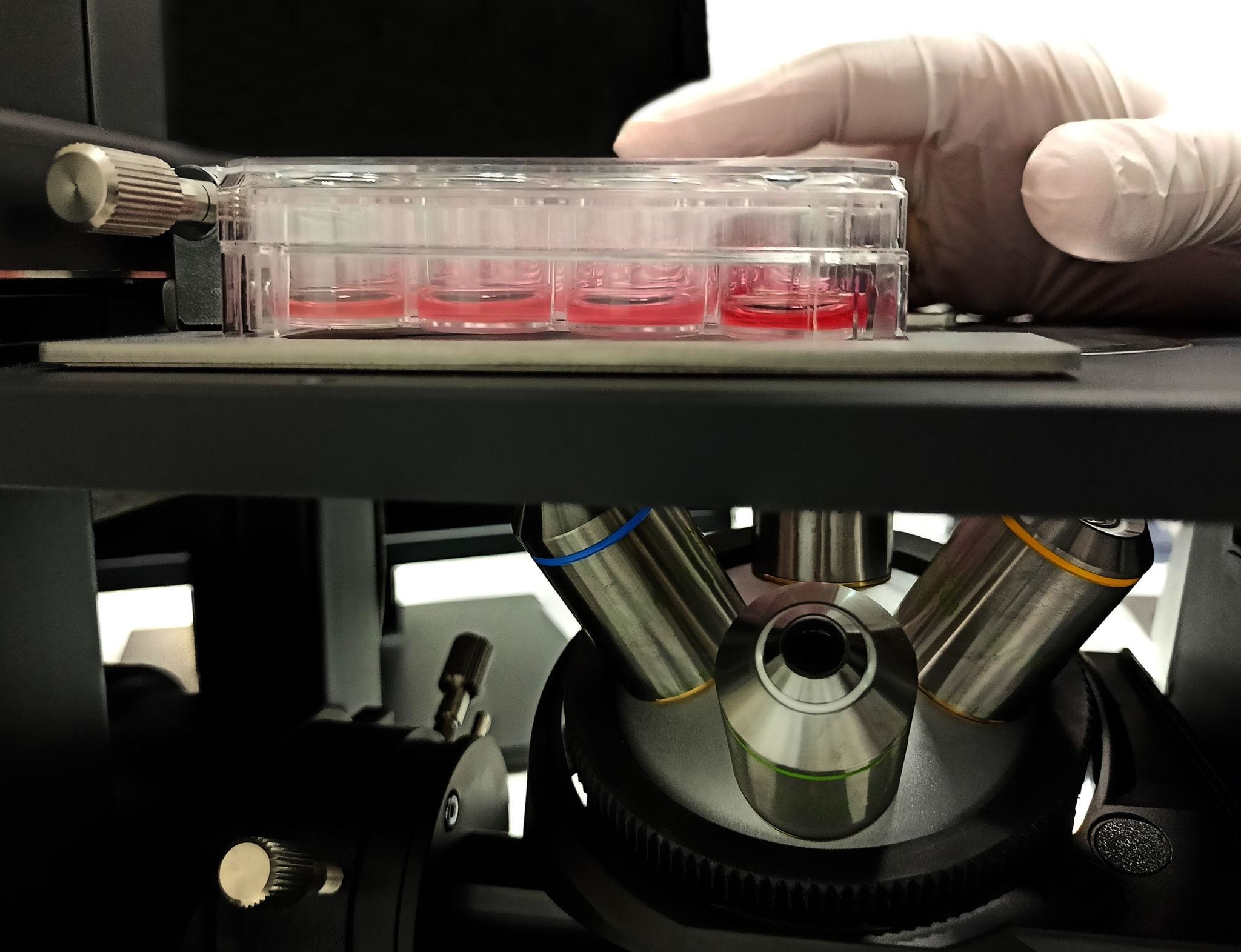

Trong nghiên cứu sinh học, việc duy trì tế bào sống trong môi trường vô trùng là tối quan trọng. Thiết bị này cho phép các nhà khoa học quan sát trực tiếp tế bào đang phân chia, di chuyển bên bên trong đĩa nuôi cấy mà không cần phải thực hiện các thao tác nhuộm chết mẫu vật.

2. Phân tích luyện kim và khuyết tật vật liệu (Công nghiệp nặng)

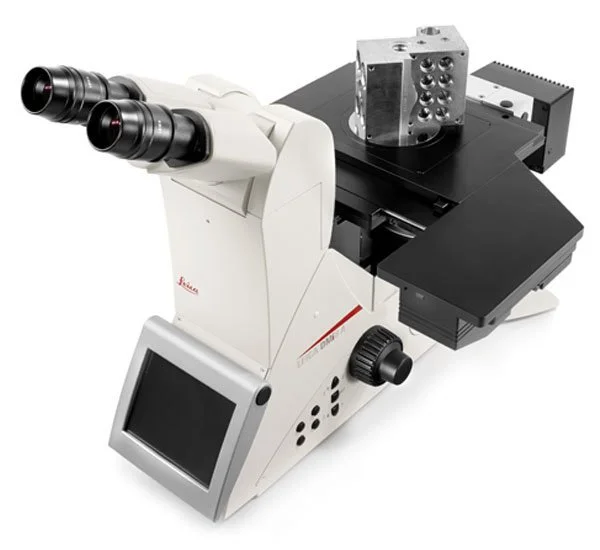

Hệ thống kính hiển vi đảo ngược kim tương là công cụ tối cao tại các phòng QC của nhà máy thép, sản xuất ô tô, bán dẫn. Kỹ sư sử dụng kính để đo đạc kích thước hạt tinh thể (grain size), phân tích pha tổ chức, xác định độ rỗng, vết nứt mối hàn và độ dày lớp phủ bề mặt. Vì mẫu vật chỉ cần làm phẳng một mặt đáy và đặt úp xuống bàn mẫu, việc quan sát các khối kim loại nặng trở nên vô cùng nhanh chóng và an toàn.

3. Hỗ trợ kỹ thuật hỗ trợ sinh sản y khoa (IVF / ICSI)

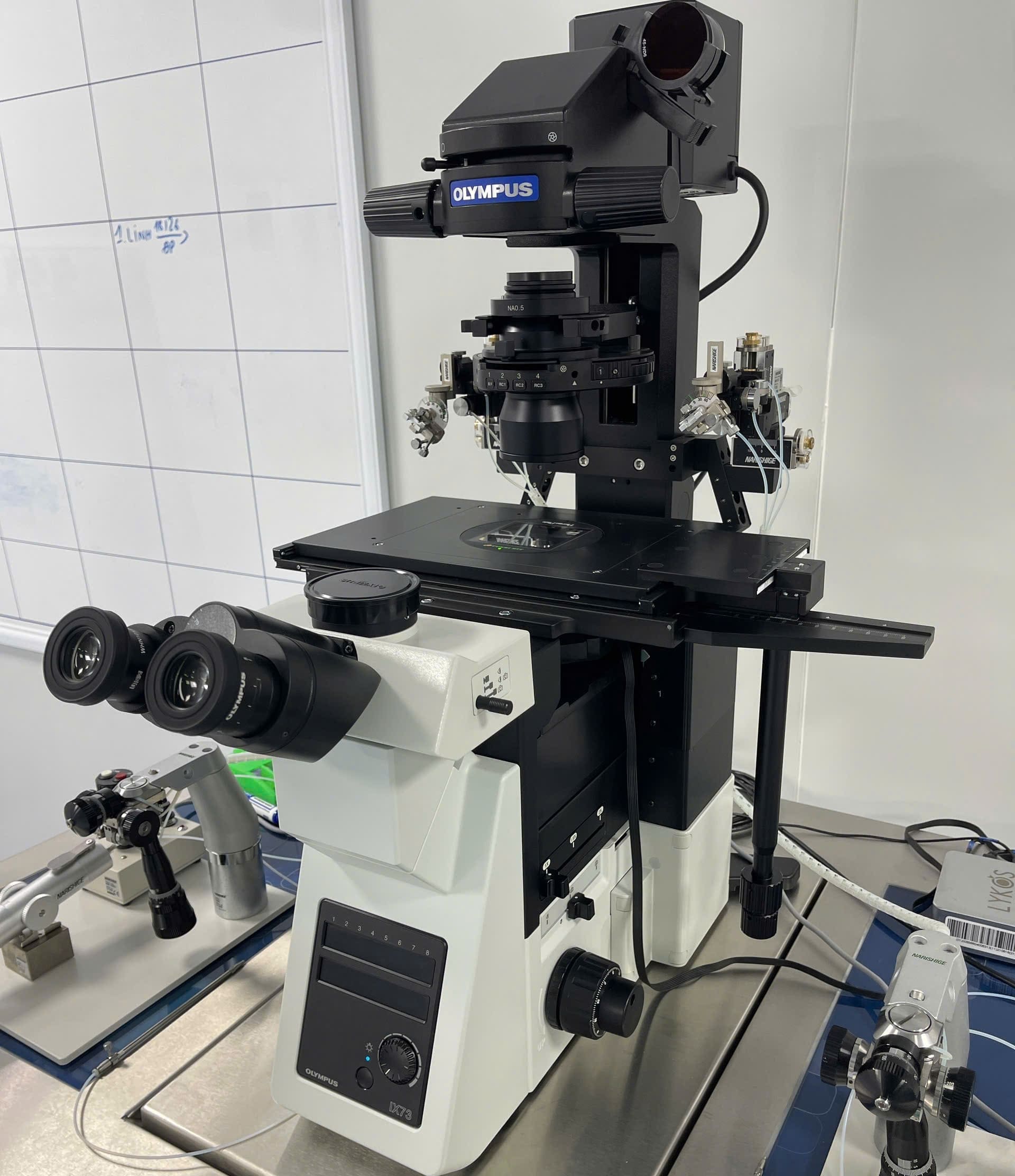

Trong các trung tâm hỗ trợ sinh sản, hệ thống kính đảo ngược cấu hình cao kết hợp với bộ vi thao tác cơ học là công cụ bắt buộc. Bác sĩ phôi học sẽ thao tác giữ trứng và tiêm tinh trùng trực tiếp từ phía trên vô cùng dễ dàng nhờ không gian mở mà cấu trúc kính mang lại.

Kính hiển vi đảo ngược có ưu điểm gì?

1. Bạn có nhiều tự do hơn so với loại kính hiển vi thẳng đứng. Vì mẫu vật nằm phía trên vật kính, bạn có khoảng cách làm việc lớn hơn và có thể chụp ảnh các mẫu vật lớn và nặng.

1. Việc quan sát nuôi cấy tế bào và mô dễ dàng hơn với kính hiển vi đảo ngược, vì tế bào chìm hoặc bám vào đáy đĩa hoặc bình trong suốt (chứa dung dịch nước). Việc quan sát từ trên xuống khó khăn hơn với kính hiển vi thẳng đứng, vì cần phải có vật kính ngâm nước.
2. Bạn có thể quan sát nhiều mẫu hơn trong thời gian ngắn hơn. Bạn chỉ cần đặt mẫu lên bàn soi, lấy nét vào bề mặt một lần và chụp ảnh. Tiêu điểm sẽ được giữ nguyên cho tất cả các mẫu tiếp theo.
3. Nguy cơ va chạm vật thể mục tiêu vào mẫu vật giảm đi đáng kể. Vì các vật thể mục tiêu nằm bên dưới bàn kính hiển vi, điều này giúp giảm thiểu đáng kể nguy cơ va chạm vật thể mục tiêu vào mẫu vật.
4. Bạn tiết kiệm được thời gian và tiền bạc trong khâu chuẩn bị mẫu. Chỉ cần chuẩn bị một mặt của mẫu và các mẫu lớn có thể được chụp ảnh dễ dàng hơn.

Xu hướng tích hợp AI vào kính hiển vi thế hệ mới

Hiện nay, khái niệm kính hiển vi đảo ngược là gì đã được nâng tầm nhờ làn sóng trí tuệ nhân tạo (AI). Các dòng kính hiện đại không chỉ làm nhiệm vụ truyền dẫn quang học thuần túy, mà còn được tích hợp các thuật toán học máy xử lý ảnh ngay trên phần mềm đi kèm.

• Trong Y sinh: AI tự động lấy nét liên tục (Auto-focusing) và đếm số lượng tế bào (Cell counting) theo thời gian thực.

• Trong Kim tương: Phần mềm tích hợp AI tự động phân tích kích thước hạt theo tiêu chuẩn ASTM, tự động nhận diện pha và xếp hạng tạp chất phi kim loại trong thép một cách tự động, loại bỏ hoàn toàn sai số do con người.

Kinh nghiệm chọn mua kính hiển vi đảo ngược chính hãng, tối ưu chi phí

Việc đầu tư một hệ thống kính hiển vi đảo ngược tiêu tốn một khoản ngân sách không hề nhỏ. Do đó, khi tiến hành lựa chọn thiết bị, bạn cần lưu ý các bộ chỉ số kỹ thuật sau:

• Xác định rõ bản chất mẫu: Phải làm rõ phòng thí nghiệm của bạn cần soi tế bào sống (chọn dòng sinh học ánh sáng truyền qua) hay soi cấu trúc thỏi kim loại/linh kiện (chọn dòng kính hiển vi đảo ngược kim tương ánh sáng phản xạ).

• Kỹ thuật hiển vi cần thiết: Hãy quyết định ngay từ đầu bạn có cần tính năng Trường tối (Darkfield) hay Tương phản giao thoa vi sai (DIC/Nomarski) hay không, vì việc nâng cấp các bộ phận này về sau thường rất tốn kém.

• Thương hiệu uy tín bảo chứng chất lượng: Nên ưu tiên sản phẩm từ các “ông lớn” trong ngành quang học thế giới như Carl Zeiss (Đức), Leica Microsystems (Đức), Evident/Olympus (Nhật Bản) hoặc Nikon (Nhật Bản) để đảm bảo độ bền vững của thấu kính và tính sẵn có của phần mềm bản quyền.

Bạn đang cần tìm giải pháp kính hiển vi đảo ngược tối ưu cho phòng thí nghiệm hoặc nhà máy?

Đừng để các thông số kỹ thuật phức tạp làm bạn bối rối. Hãy liên hệ ngay với đội ngũ kỹ sư quang học của chúng tôi để nhận danh mục giải pháp chi tiết và báo giá ưu đãi cấu hình kính hiển vi sinh học/kim tương đảo ngược tích hợp AI mới nhất!

Các câu hỏi thường gặp về dòng kính hiển vi thiết kế ngược

1. Tại sao kính hiển vi đảo ngược kim tương lại tiện lợi hơn kính hiển vi kim tương thẳng khi soi mẫu lớn?

Với kính hiển vi kim tương thẳng, mẫu vật của bạn phải đảm bảo hai mặt (mặt trên và mặt đáy) phải hoàn toàn song song với nhau, nếu không hình ảnh sẽ bị lệch nét khi di chuyển bàn mẫu. Đối với dòng kính đảo ngược, bạn chỉ cần mài phẳng một mặt duy nhất của mẫu vật, đặt mặt đó úp xuống bàn mẫu là hệ thống đã tự động vuông góc với trục quang học của vật kính.

2. Kính đảo ngược sinh học có thể dùng để soi kim loại được không?

Về cơ bản là không hiệu quả, vì kính sinh học đảo ngược sử dụng nguồn sáng truyền qua từ trên xuống. Kim loại là mẫu đặc, không cho ánh sáng xuyên qua nên nếu soi bằng kính sinh học, bạn sẽ chỉ thấy một bóng đen hoàn toàn. Để soi kim loại, bạn bắt buộc phải dùng dòng kim tương có nguồn sáng phản xạ phát ra từ dưới vật kính.

3. Kỹ thuật DIC (Tương phản giao thoa vi sai) trên kính đảo ngược kim tương có tác dụng gì?

Kỹ thuật DIC (Nomarski) giúp tạo ra hiệu ứng nổi 3D cho các chi tiết có chênh lệch chiều cao cực nhỏ trên bề mặt mẫu vật kim loại, giúp kỹ sư dễ dàng phát hiện các vết nứt vi mô, các biên giới hạt tinh thể hoặc các khuyết tật màng phủ mà trường sáng thông thường bỏ sót.

Kết luận toàn diện về giải pháp hiển vi đảo ngược

Tóm lại, việc nắm vững bản chất kính hiển vi đảo ngược là gì cùng những nguyên lý vận hành cấu trúc của nó là tiền đề cốt lõi để các nhà khoa học và kỹ sư triển khai thực nghiệm một cách chính xác. Dù ứng dụng trong nghiên cứu tế bào y sinh hay trong việc kiểm định chất lượng kính hiển vi đảo ngược kim tương, thiết bị này vẫn khẳng định vị thế không thể thay thế trong nền công nghiệp và khoa học hiện đại.
