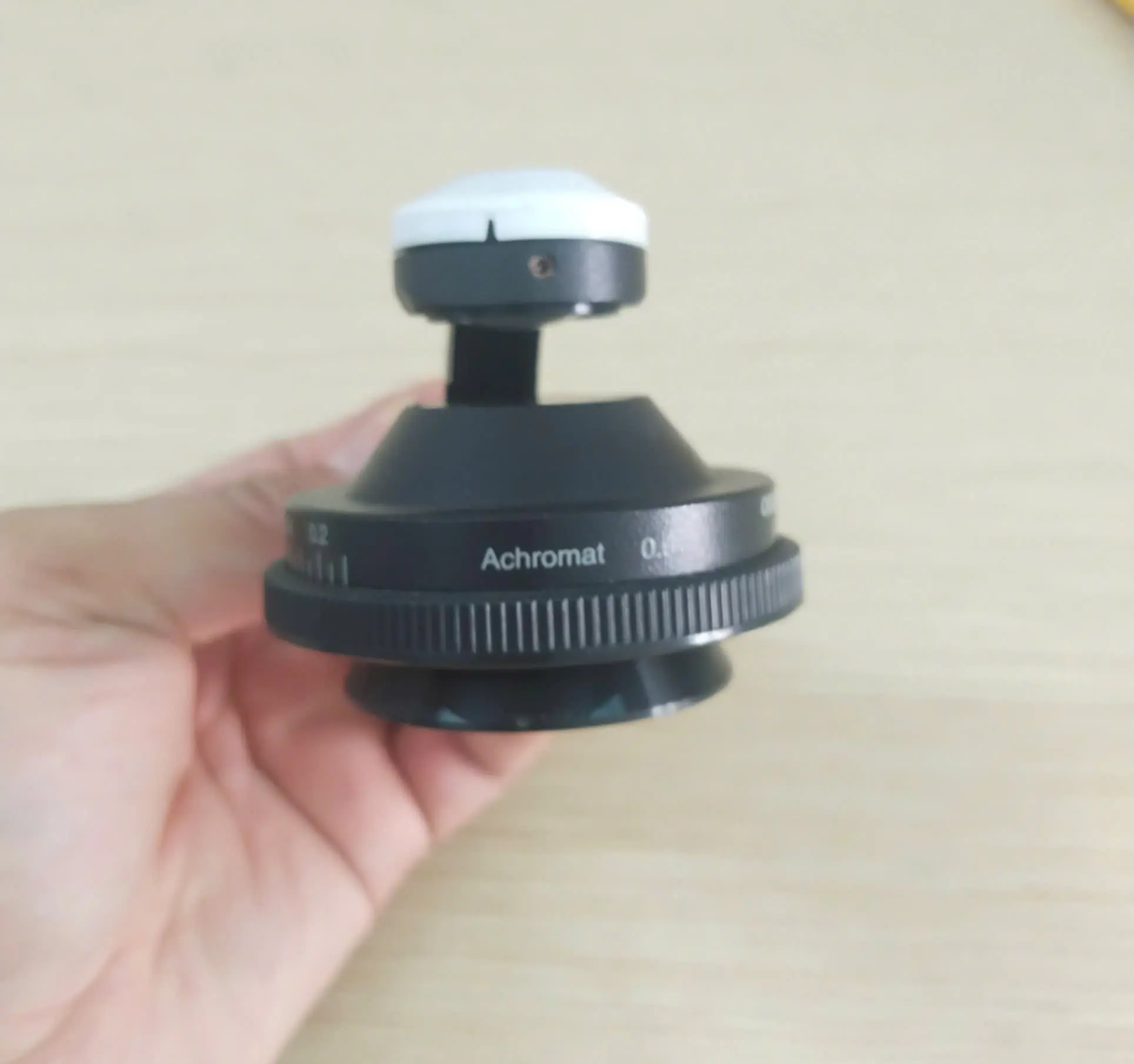

Tụ quang Swing out cho kính hiển vi olympus BX

Tụ quang Swing out cho kính hiển vi olympus BX

• Tụ quang (condenser): bộ phận tập trung ánh sáng từ nguồn chiếu vào mẫu vật giúp ảnh rõ nét hơn.
• Swing-out (lật ra): phần thấu kính phía trên của tụ quang có thể gạt sang một bên / lật xuống.

👉 Khi “swing out”, tụ quang sẽ:

• Giảm độ hội tụ ánh sáng
• Tăng khoảng chiếu sáng rộng
• Phù hợp với vật kính độ phóng đại thấp

⚙️ Khi nào cần dùng chế độ swing-out?

✔ Dùng khi:

• Quan sát với vật kính 4x, 5x
• Cần trường nhìn rộng (scan mẫu)
• Mẫu lớn, cần ánh sáng đều

❌ Không dùng khi:

• Quan sát với vật kính 20x, 40x, 100x
• Cần độ phân giải cao → phải đóng tụ quang lại (in) để tập trung ánh sáng

📊 Hiểu đơn giản:

🎯 Ví dụ thực tế (Olympus)

• Các dòng như BX40, BX41, BX43, BX53 của Olympus thường có tụ quang swing-out
• Khi chuyển từ 4x → 10x:
  👉 phải đẩy tụ quang về vị trí chuẩn (in) để tránh ảnh bị mờ

💡 Lưu ý quan trọng

• Nếu để tụ quang swing-out khi dùng 10x trở lên → ảnh sẽ:
  • mờ
  • thiếu chi tiết
  • sai tương phản
• Đây là lỗi rất hay gặp khi mới sử dụng kính hiển vi.
