Kính hiển vi huỳnh quang cần một filter cube (khối lọc sắc) phù hợp vì đây là bộ phận “trái tim” quyết định khả năng lọc, tách biệt và tái tạo hình ảnh từ hiện tượng phát quang của mẫu vật. Bài viết này sẽ giải thích tại sao kính hiển vi huỳnh quang cần filter cube phù hợp.
Để hiểu tại sao nó lại quan trọng đến thế, chúng ta cần xem xét nguyên lý vật lý của hiện tượng huỳnh quang và cấu tạo của một bộ filter cube.
1. Nguyên lý dịch chuyển Stokes (Stokes Shift)
Khi một phân tử huỳnh quang (fluorophore) bị kích thích bởi một bước sóng ánh sáng nhất định (gọi là ánh sáng kích thích – Excitation), nó sẽ hấp thụ năng lượng và sau đó phát ra một bước sóng ánh sáng khác dài hơn, có năng lượng thấp hơn (gọi là ánh sáng phát xạ – Emission).
Sự chênh lệch giữa bước sóng kích thích và bước sóng phát xạ gọi là dịch chuyển Stokes. Khoảng cách này thường rất nhỏ (chỉ vài chục nanomet). Nếu không có bộ lọc cực kỳ chính xác, ánh sáng kích thích (vốn có cường độ mạnh hơn hàng triệu lần) sẽ át hoàn toàn ánh sáng phát xạ yếu ớt từ mẫu vật, khiến bạn chỉ nhìn thấy một màu trắng xóa hoặc tối đen mà không thấy được cấu trúc cần quan sát.

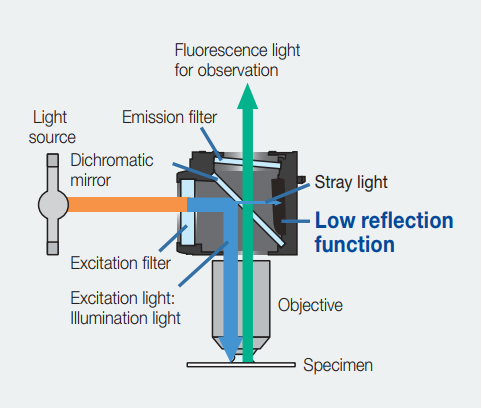

2. Cấu tạo và nhiệm vụ của 3 bộ lọc trong một Filter Cube

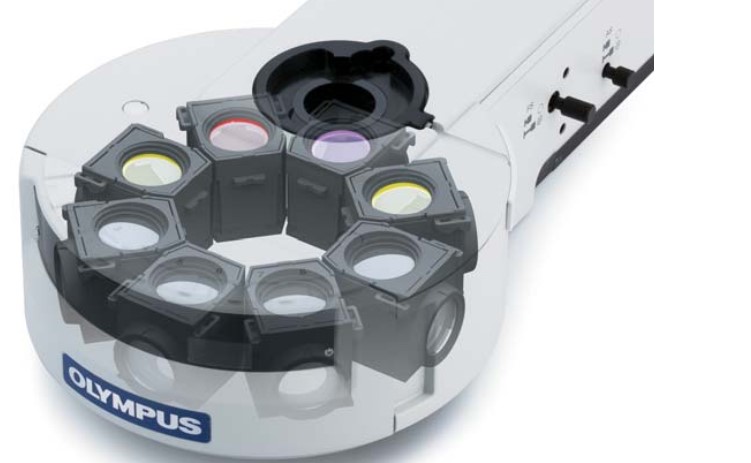

Một cục Filter Cube tiêu chuẩn tích hợp 3 loại kính lọc phối hợp đồng bộ với nhau:

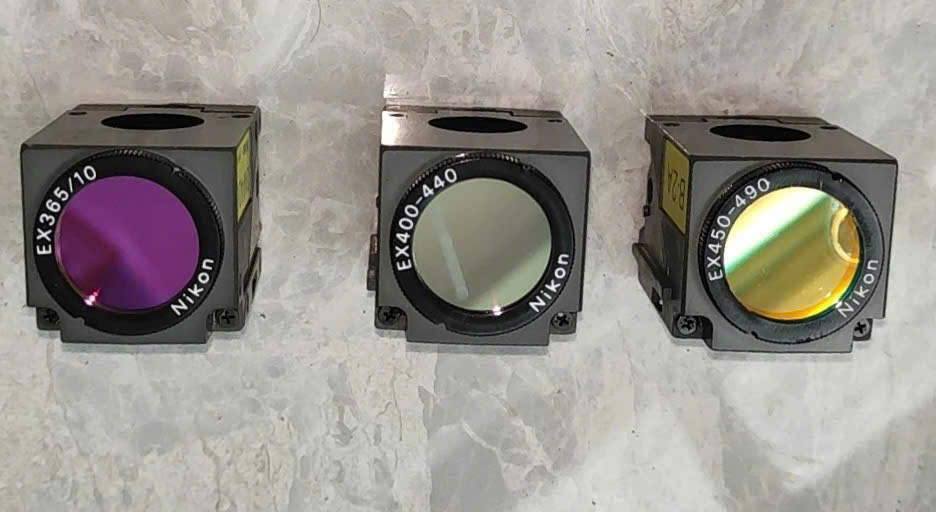

- Kính lọc kích thích (Excitation Filter):
Nhiệm vụ: Chỉ cho phép dải bước sóng cụ thể cần để kích thích mẫu huỳnh quang đi qua, đồng thời chặn toàn bộ các bước sóng ánh sáng khác từ nguồn sáng (như đèn thủy ngân, LED).
Ví dụ: Nếu chất nhuộm của bạn là GFP (Green Fluorescent Protein), kính này chỉ cho ánh sáng xanh dương (bước sóng ánh sáng khoảng 470 nm) đi qua để kích thích mẫu.

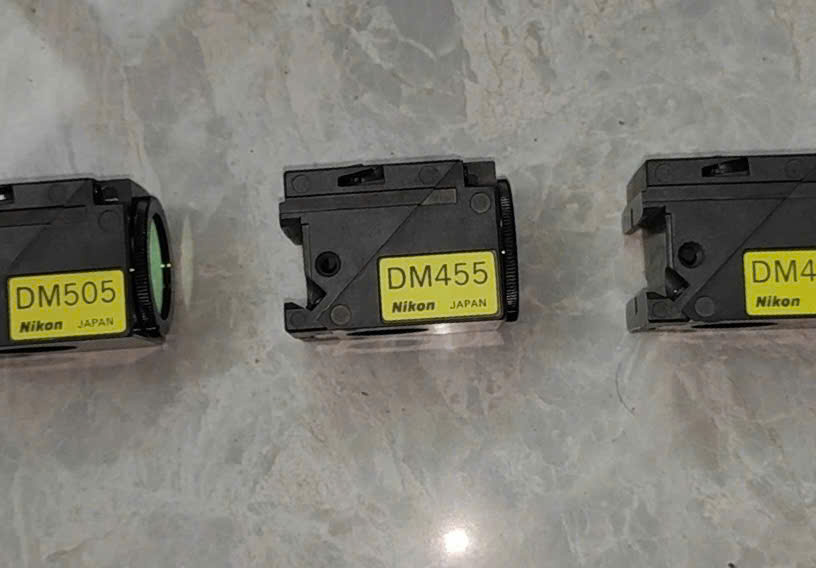

- Gương lưỡng sắc (Dichroic Beamsplitter / Mirror):
Nhiệm vụ: Đây là một chiếc gương đặc biệt đặt nghiêng một góc 45o. Nó có đặc tính phản xạ các bước sóng ngắn (ánh sáng kích thích) để hướng chúng xuống mẫu vật, nhưng lại cho phép các bước sóng dài hơn (ánh sáng phát xạ từ mẫu) đi xuyên thẳng qua để đi lên thị kính hoặc camera.

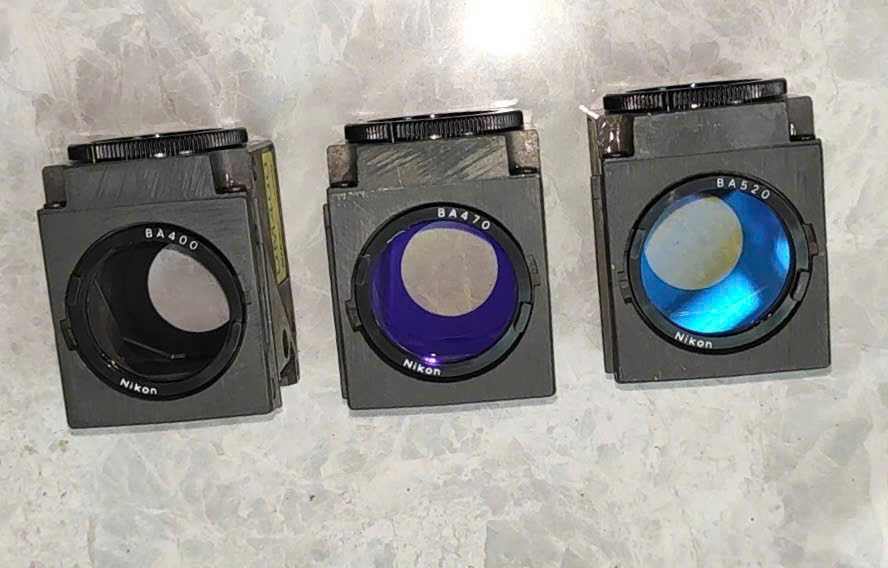

- Kính lọc phát xạ (Emission / Barrier Filter):
Nhiệm vụ: Nằm ở phía trên gương lưỡng sắc. Nó đóng vai trò “người gác cổng” cuối cùng, chỉ cho phép ánh sáng phát xạ có bước sóng mong muốn đi qua đến mắt người nhìn hoặc cảm biến, đồng thời chặn đứng bất kỳ tia sáng kích thích nào bị tán xạ ngược trở lại từ mẫu vật.
Ví dụ: Với mẫu nhuộm GFP, kính này chỉ cho ánh sáng xanh lá cây (bước sóng khoảng 525nm) đi qua.
3. Điều gì xảy ra nếu dùng Filter Cube KHÔNG phù hợp?
-
Hình ảnh bị mờ đục hoặc tối đen (Tín hiệu yếu): Nếu chọn sai filter cube, bước sóng ánh sáng kích thích đi xuống sẽ không khớp với phổ hấp thụ của chất huỳnh quang, mẫu sẽ không phát quang. Hoặc ngược lại, kính lọc phát xạ chặn mất bước sóng mà mẫu phát ra, dẫn đến việc bạn không thấy gì trên màn hình.
-
Hiện tượng lẫn màu huỳnh quang (Bleed-through / Crosstalk): Trong các nghiên cứu đa màu (nhuộm mẫu bằng nhiều chất huỳnh quang cùng lúc như DAPI, GFP, Texas Red), việc dùng filter cube không chuẩn hoặc dải thông (bandwidth) quá rộng sẽ khiến ánh sáng phát xạ của kênh màu này lọt sang kênh màu khác. Kết quả là bạn không thể phân biệt được đâu là cấu trúc nhân tế bào, đâu là màng tế bào.
-
Mẫu bị “cháy” huỳnh quang quá nhanh (Photobleaching): Một bộ lọc kích thích không phù hợp có thể cho phép các tia UV hoặc bước sóng có năng lượng quá cao đi qua, làm biến tính chất nhuộm huỳnh quang một cách nhanh chóng trước khi bạn kịp chụp ảnh hoặc quan sát.
Kết luận
Mỗi chất nhuộm huỳnh quang (DAPI, FITC, GFP, Cy3, Cy5, v.v.) đều có một “vân tay quang phổ” (excitation/emission spectra) hoàn toàn riêng biệt. Do đó, bắt buộc phải lựa chọn bộ Filter Cube có các thông số kính lọc khớp hoàn hảo với chất nhuộm đó để đảm bảo hình ảnh thu được có độ tương phản tối đa, nền tối tuyệt đối (low background noise) và bảo vệ mẫu vật một cách tốt nhất.
