Trong lĩnh vực sinh học, y học và nghiên cứu khoa học, vật kính hiển vi là thành phần quan trọng quyết định trực tiếp đến chất lượng hình ảnh. Tuy nhiên, trên mỗi vật kính lại có rất nhiều ký hiệu như: 4x/0.10, 40x/0.65, Plan, Oil, 160/0.17… khiến người mới dễ bị “rối”.

Bài viết này sẽ giúp bạn đọc nhanh thông số vật kính hiển vi chỉ trong 30 giây, hiểu rõ ý nghĩa từng ký hiệu và biết cách lựa chọn đúng vật kính phù hợp nhu cầu.

Vật kính hiển vi là gì?

Vật kính hiển vi là hệ thấu kính nằm gần mẫu vật, có nhiệm vụ tạo ảnh thật phóng đại ban đầu trước khi được thị kính phóng đại thêm.

Trong một hệ thống kính hiển vi quang học, vật kính quyết định:

• Độ phóng đại
• Độ phân giải
• Độ sắc nét hình ảnh
• Khả năng quan sát chi tiết vi mô

👉 Hiểu đơn giản: 90% chất lượng hình ảnh phụ thuộc vào vật kính.

Tại sao cần đọc đúng thông số vật kính hiển vi?

Việc hiểu và đọc đúng thông số giúp bạn:

• Chọn đúng vật kính cho từng ứng dụng
• Tránh mua sai cấu hình gây lãng phí
• Tối ưu chất lượng hình ảnh quan sát
• Dễ dàng thay thế và nâng cấp thiết bị

Theo tài liệu kỹ thuật, các thông số trên vật kính ảnh hưởng trực tiếp đến giá trị và hiệu suất của kính hiển vi .

Tổng quan các thông số trên vật kính hiển vi

Một vật kính tiêu chuẩn thường có dạng:

40x / 0.65   160 / 0.17   Plan

Mỗi thành phần mang ý nghĩa riêng:

Hướng dẫn đọc chi tiết từng thông số vật kính hiển vi

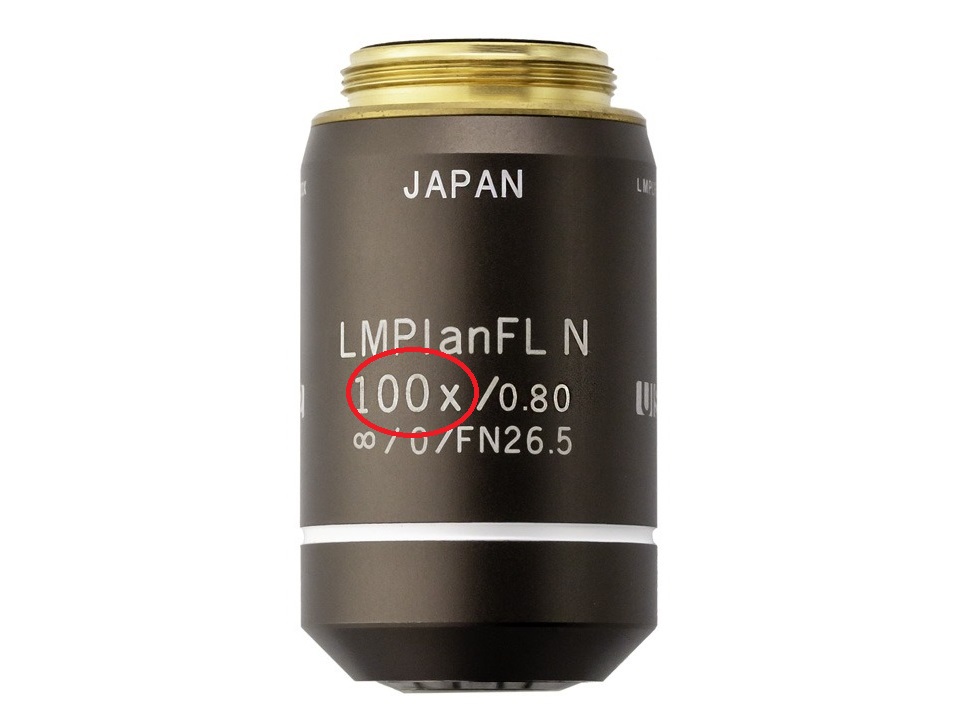

1. Độ phóng đại (Magnification)

Cách nhận biết

• Ký hiệu: 4x, 10x, 20x, 40x, 100x
• Là con số lớn nhất trên vật kính

Ý nghĩa

Độ phóng đại cho biết khả năng phóng to hình ảnh.

👉 Ví dụ:

• 10x → phóng đại 10 lần
• 40x → phóng đại 40 lần

Công thức tổng độ phóng đại

Tổng độ phóng đại = Vật kính × Thị kính

👉 Ví dụ:

• Vật kính 40x × Thị kính 10x = 400x

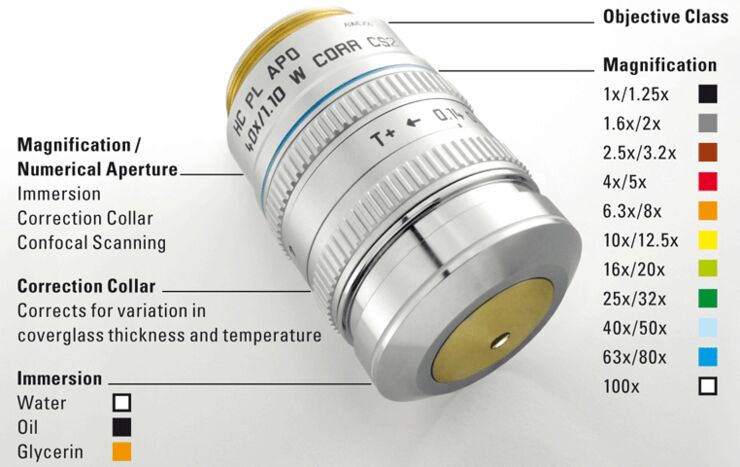

Mã màu phổ biến

• Đỏ: 4x
• Vàng: 10x
• Xanh lá: 20x
• Xanh dương: 40x
• Trắng: 100x

👉 Đây là cách đọc nhanh không cần nhìn chữ.

2. Khẩu độ số (NA – Numerical Aperture)

Ví dụ:

• 40x / 0.65
• 100x / 1.25

Ý nghĩa

Khẩu độ số (NA) thể hiện khả năng thu nhận ánh sáng và quyết định:

• Độ phân giải
• Độ sắc nét
• Độ tương phản

👉 NA càng cao → hình ảnh càng chi tiết, cùng độ phóng đại vật kính nào có N.A cao hơn thì đắt tiền hơn

Theo nguyên lý quang học, NA ảnh hưởng trực tiếp đến độ phân giải của hệ thống kính hiển vi .

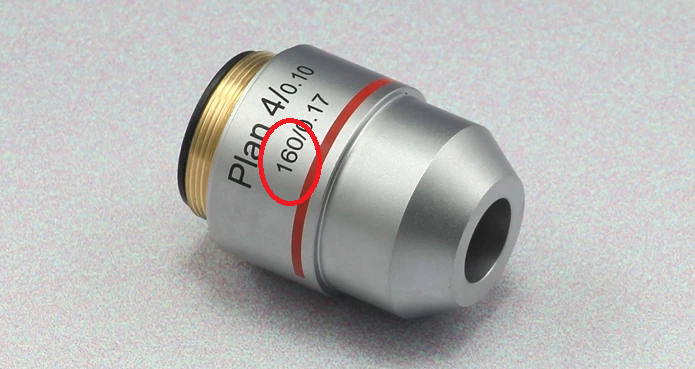

3. Chiều dài ống quang học (Tube Length)

Ví dụ:

• 160
• ∞ (infinity)

•

Ý nghĩa

• 160: hệ quang học tiêu chuẩn 160mm
• ∞: hệ vô cực (hiện đại)

👉 Nếu dùng sai hệ → ảnh mờ hoặc lệch tiêu điểm

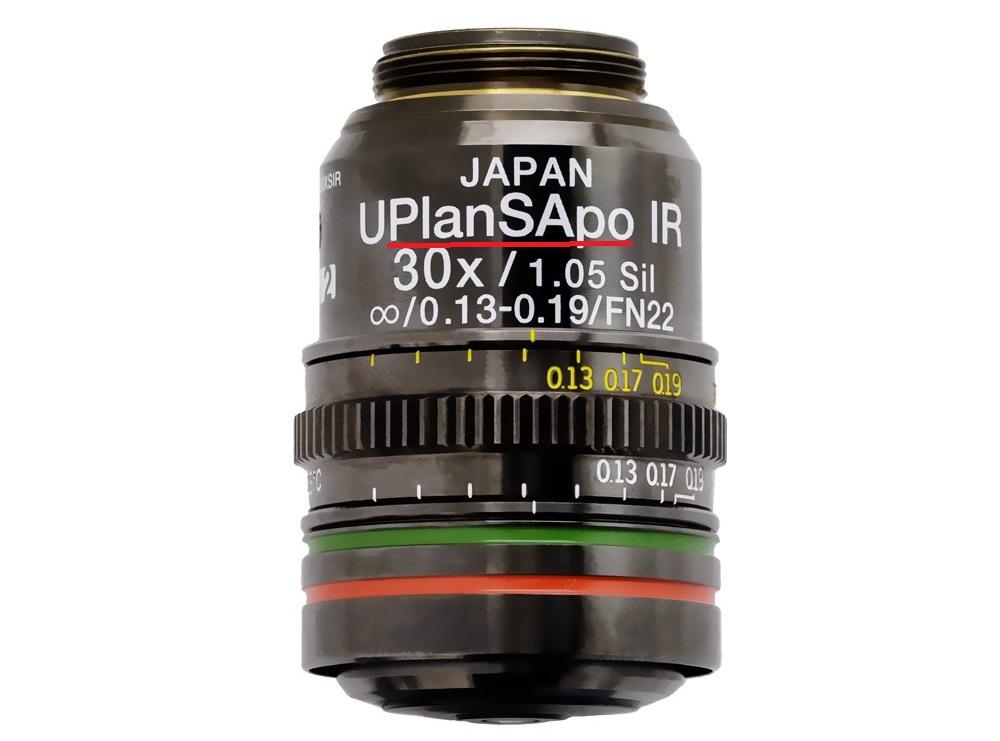

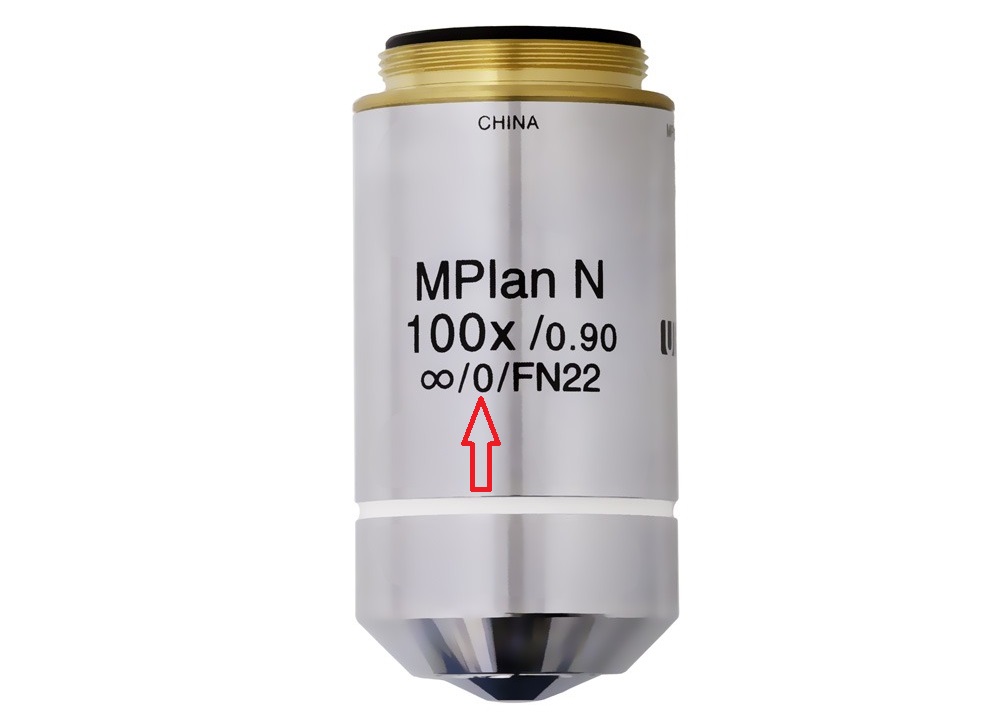

4. Độ dày lam kính (Coverslip Thickness)

Ký hiệu:

• 0.17 yêu cầu độ dày lamen dày 0.17mm
• NGC (no cover glass) không cần lamen
• Dấu – có khoặ không có cũng được
• Số 0 có nghĩa không cần lamen

Ý nghĩa

Đây là độ dày tiêu chuẩn của lam kính.

👉 Nếu lam quá dày hoặc quá mỏng:

• Giảm độ phân giải
• Hình ảnh bị sai nét

5. Loại vật kính (Optical Type)

Các ký hiệu phổ biến

Achromatic (ACHRO)

• Hiệu chỉnh quang sai màu cơ bản
• Giá rẻ
• Dùng trong giảng dạy

Plan

• Hình ảnh phẳng toàn trường
• Phù hợp chụp ảnh

Plan Apo (PLANAPO)

• Cao cấp nhất
• Hiệu chỉnh quang sai tối đa
• Dùng nghiên cứu chuyên sâu

👉 Vật kính càng cao cấp → giá càng cao

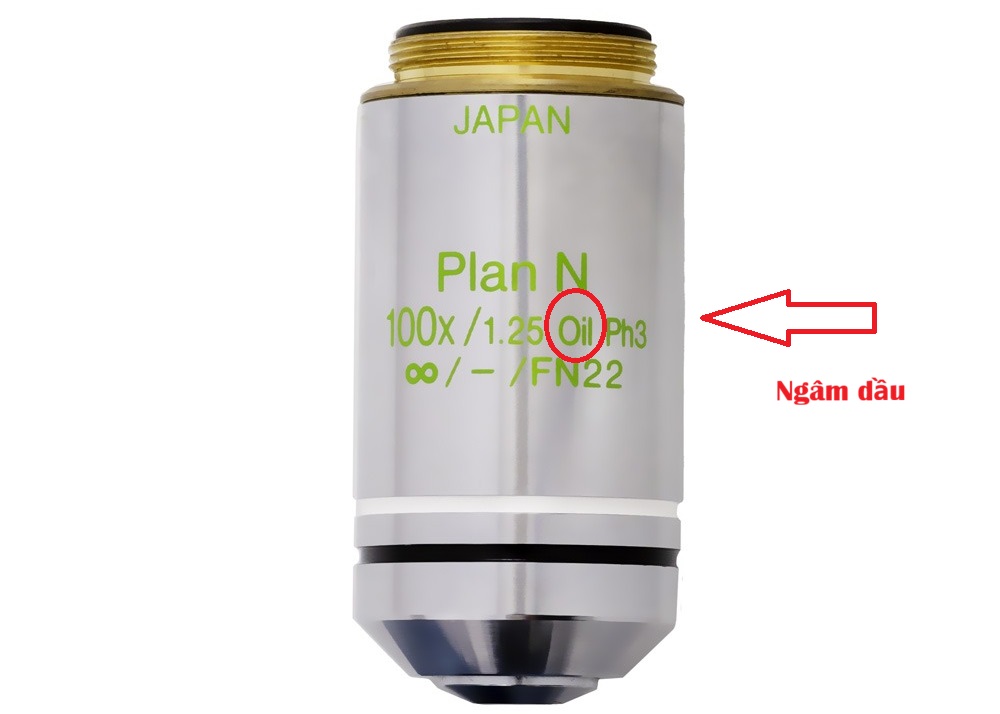

6. Vật kính dầu (Oil Immersion)

Ký hiệu:

• OIL

Ý nghĩa

Phải sử dụng dầu soi để đạt độ phân giải tối đa.

👉 Nếu không dùng dầu:

• Hình ảnh mờ
• Không đạt hiệu suất thiết kế

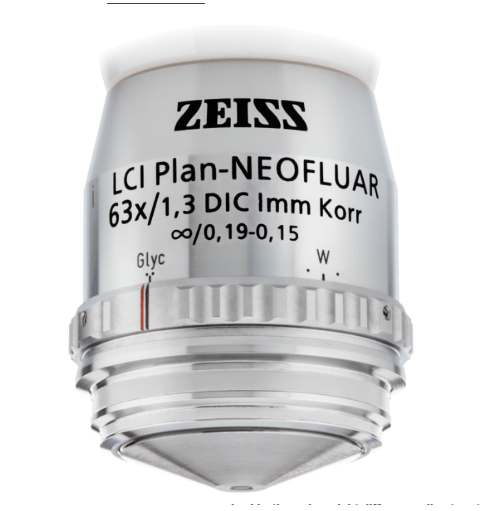

7. Vật kính chuyên dụng

Một số ký hiệu khác:

• POL: dùng cho kính phân cực
• PH: tương phản pha
• DIC: tương phản vi sai
• FL: huỳnh quang

👉 Chọn sai loại = không sử dụng được

Cách đọc nhanh vật kính hiển vi trong 5 giây

Chỉ cần nhìn theo thứ tự:

Bước 1:

👉 Đọc độ phóng đại (40x, 100x…)

Bước 2:

👉 Đọc NA (0.65, 1.25…)

Bước 3:

👉 Xác định loại (Plan, ACH,FL, Apo…)

Bước 4:

👉 Kiểm tra Oil hay Dry

Bước 5:

👉 Xem hệ quang học (160 hay ∞)

Ví dụ thực tế

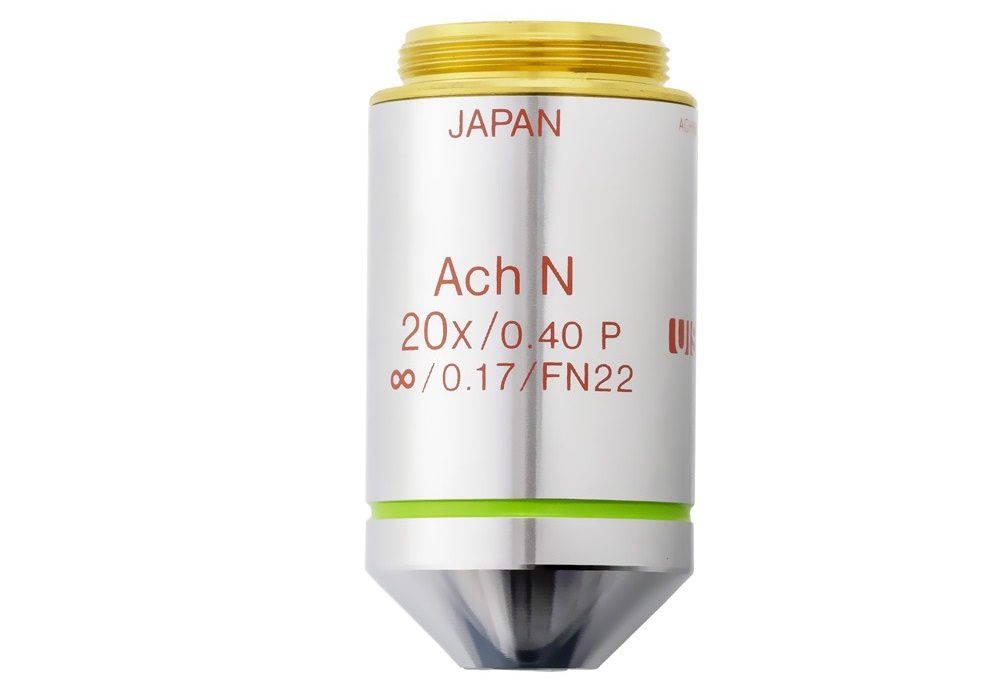

Ví dụ 1

👉 Nghĩa là:

• ACH vật kính hiểu chỉnh quang sai 2 màu (N tùy vào một số hãng, có hoặc không)
• Phóng đại: 20x
• Khẩu độ  NA: 0.4
• Vật kính dùng cho kính hiển vi phân cực (chữ in màu đỏ , ký hiệu P hoặc POL)
• Hệ quang học vô cực
• Lamen yêu cầu dày  0.17 để đạt độ phân giải tối đa nhất
• FN22, vật kính có trường nhìn 22mm

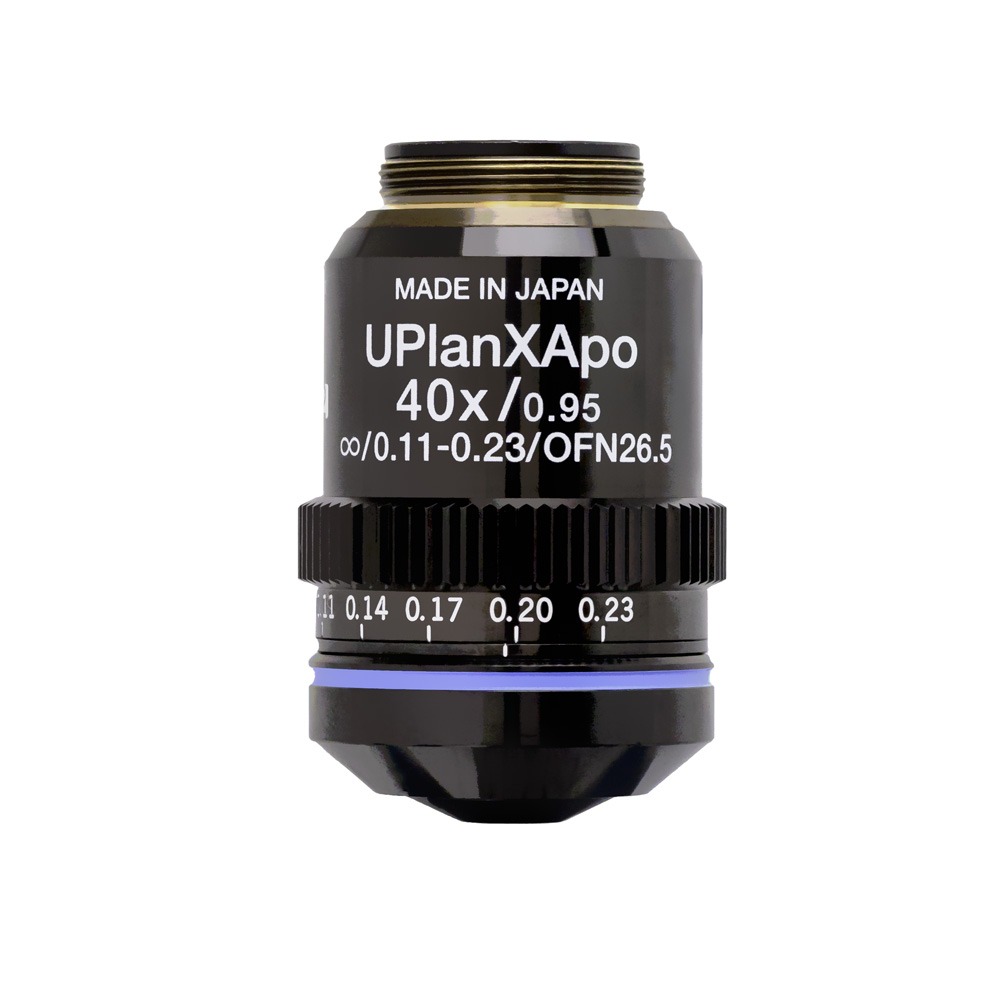

Ví dụ 2

• UPLAN:Universal Plan vật kính trường phẳng toàn phần
• Loại vật kính cao cấp XApo, cao cấp hơn Apo (chỉ có ở 1 số hãng)
• Phóng đại: 40x
• NA: 0.95 (rất cao so với 40x thông thường chỉ 0.65)
• Không ngâm chất lỏng (Vật kính khô)
• Hệ quang học vô cực
• Độ dày Lamen: có thể điều chỉnh theo độ dày lamen thực tế để tối ưu độ phân giải
• Trường nhìn OFN 26.5mm góc siêu rộng

Những sai lầm khi đọc thông số vật kính

1. Chỉ quan tâm độ phóng đại

👉 Sai lầm phổ biến nhất
NA mới là yếu tố quyết định độ nét

2. Dùng vật kính Oil như vật kính thường

👉 Gây mờ ảnh và giảm hiệu suất

3. Không để ý hệ quang học

👉 160 vs ∞ không tương thích

4. Bỏ qua độ dày lam kính

👉 Ảnh không đạt độ phân giải tối đa

Cách chọn vật kính hiển vi chuẩn (theo nhu cầu)

Quan sát cơ bản (trường học)

• 4x, 10x, 40x
• Achromatic

Xét nghiệm y học

• 10x, 40x, 100x Oil
• Plan

Nghiên cứu chuyên sâu

• Plan FL, Plan Apo
• NA cao
• Hệ ∞

Kết luận

Hiểu và đọc đúng thông số vật kính hiển vi là kỹ năng quan trọng giúp bạn:

• Chọn đúng thiết bị
• Tối ưu chất lượng hình ảnh
• Tiết kiệm chi phí đầu tư

Chỉ cần nhớ:

👉 Độ phóng đại + NA + loại vật kính = chất lượng hình ảnh

Nếu bạn đang cần tư vấn chọn vật kính hiển vi phù hợp, hãy liên hệ ngay:

• Tư vấn miễn phí theo nhu cầu
• Hỗ trợ kỹ thuật chuyên sâu
• Cung cấp vật kính chính hãng
• Ngoài ra còn nhiều thông số nâng cao hơn, bài sau tôi sẽ chia sẻ thêm các ký hiệu nâng cao trên vật kính hiển vi.
